Общее описание

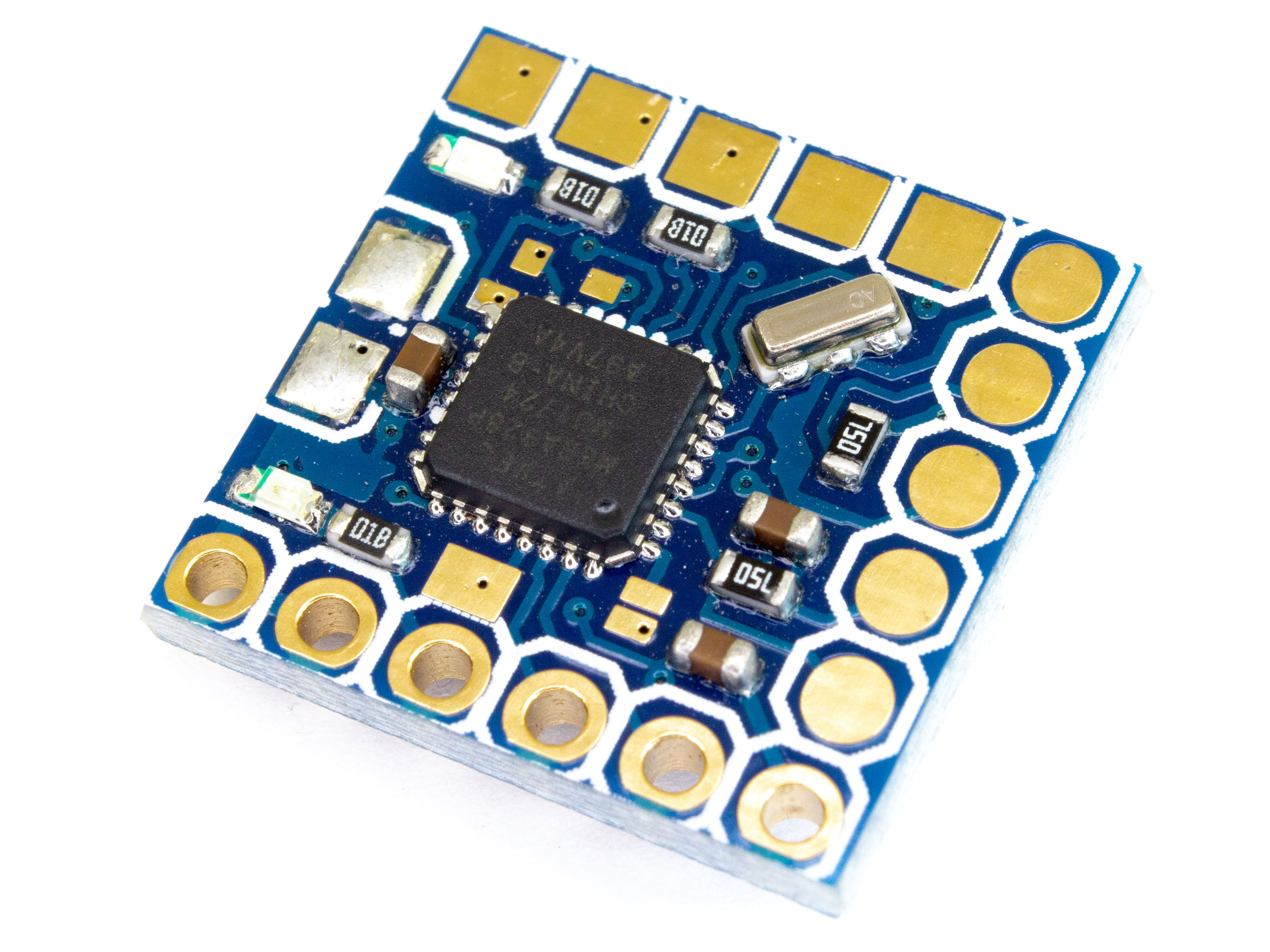

  Имея все функции обычного Mini OSD, микро версия имеет габаритные размеры всего лишь 15х15мм и без встроенного DC/DC-преобразователя.

  Качественное и недорогое решение для наложения данных на изображения при FPV полетах. За счет своего размера модуль отлично подходит для гоночных квадрокоптеров 250-го класса, которые не имеют встроенного OSD.

  Программируется MinimOSD с помощью 5-контактного переходника FTDI.

Поддерживает полетные контроллеры:

• Ardupilot (APM/PixHawk);
• SP Racing;
• CC3D;
• Naze32;
• Flip32;
• MultiWii;
• и другие.

Технические характеристики:

• Микроконтроллер ATmega328P с загрузчиком Arduino;
• FTDI совместим вход;
• Два LED-индикатора;
• Одноканальный монохромный генератор экранного меню MAX7456, совместимый со стандартами NTSC и PAL;

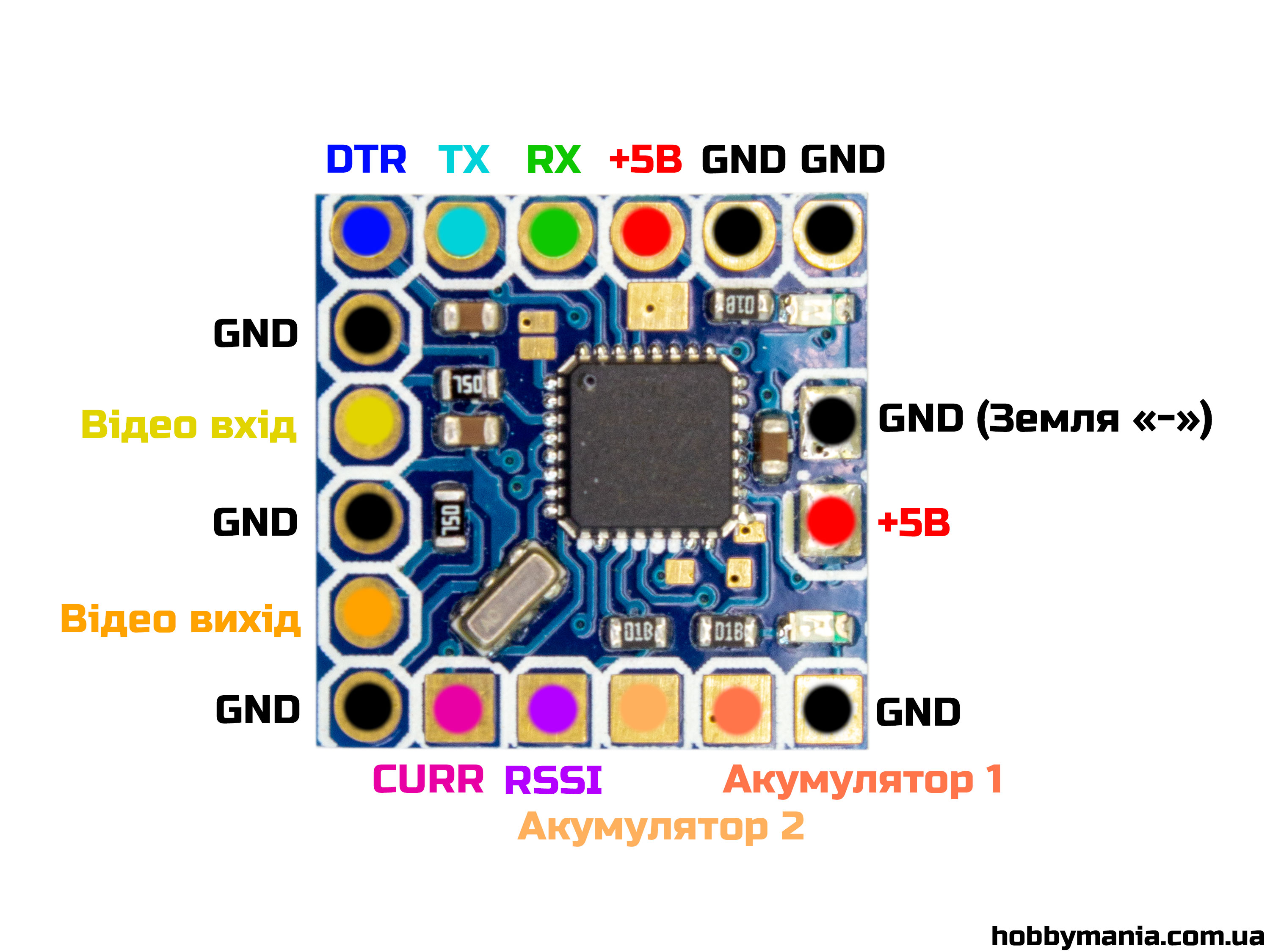

• Возможность подключения до двух аккумуляторов 4S;
• Возможность автономной работы от 5В или от платы управления;
• Выделенный выход для аналогового или цифрового PWM и RSSI сигнала;
• Выделенный выход для подключения сенсора тока;
• Напряжение питания: 5В;
• Размеры: 15х15мм;
• Вес: 1.2г.

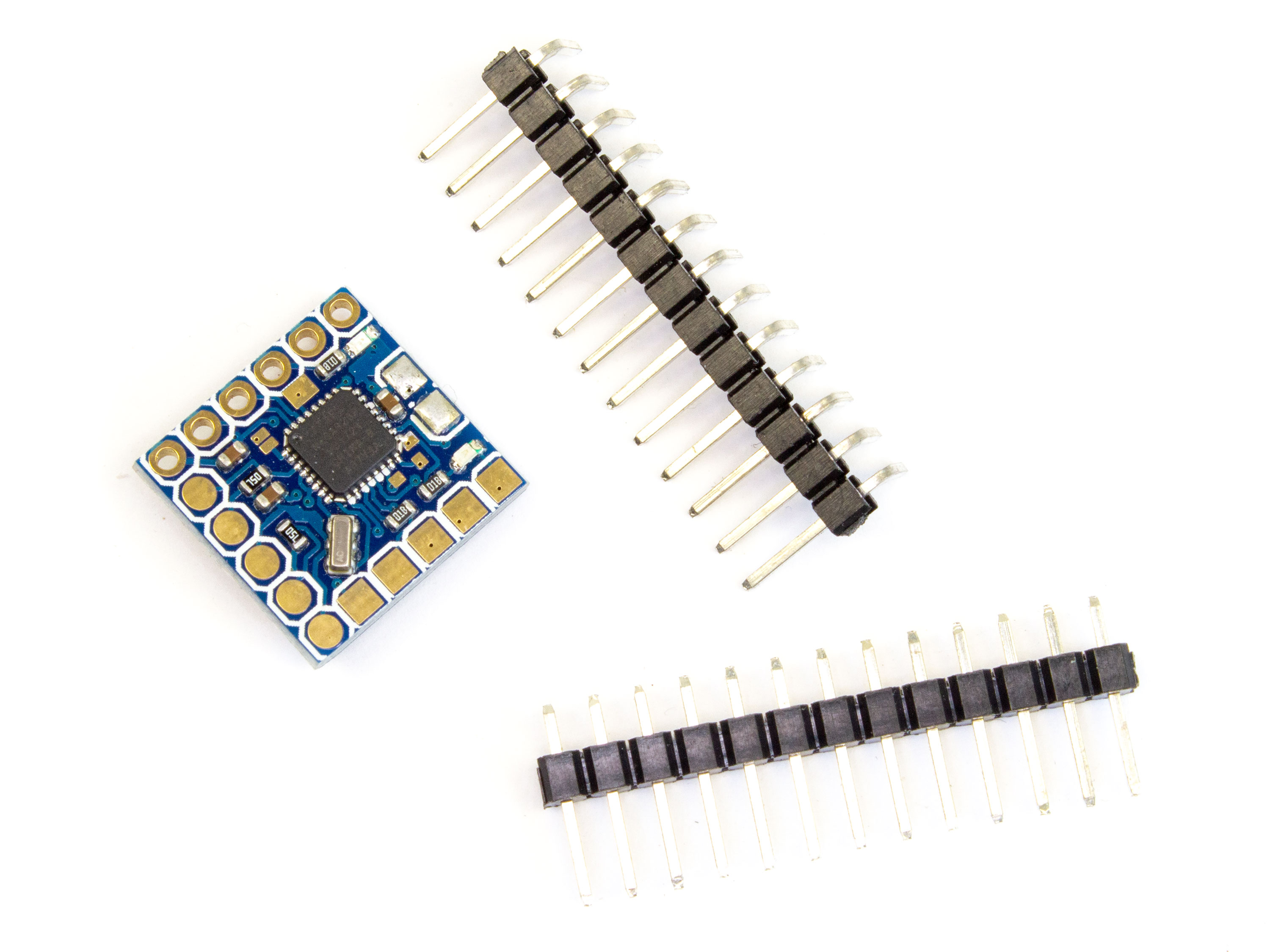

Комплектация:

• Модуль Micro MinimOSD *1шт.
