Общее описание

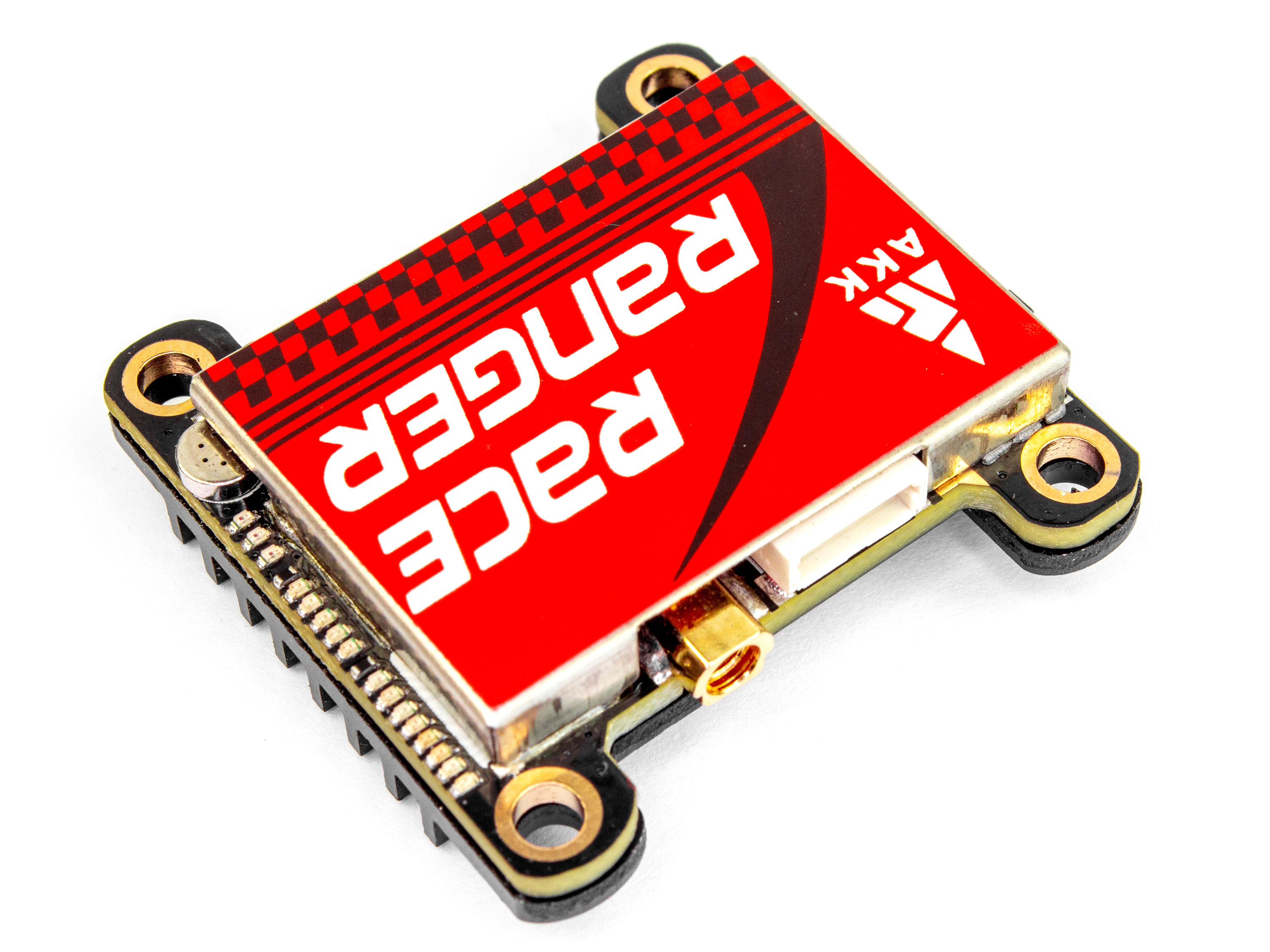

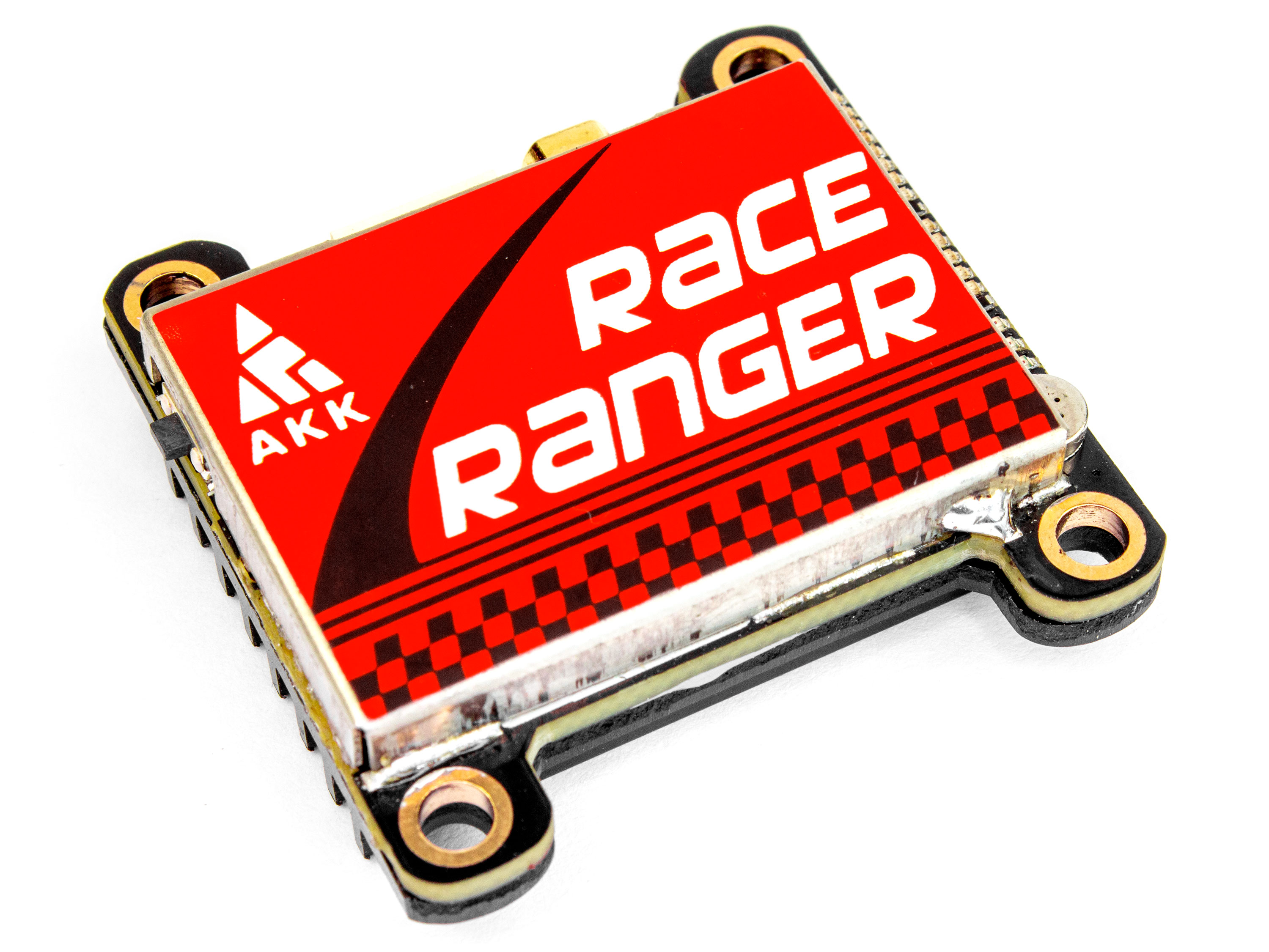

Дальнобойный видеопередатчик Race Ranger от производителя AKK.

Мощность до 1600мВт и стабильная передача сигнала позволяют летать на большие дистанции, до 8 километров (при условии использования высококачественной антенны и в зависимости от внешних условий).

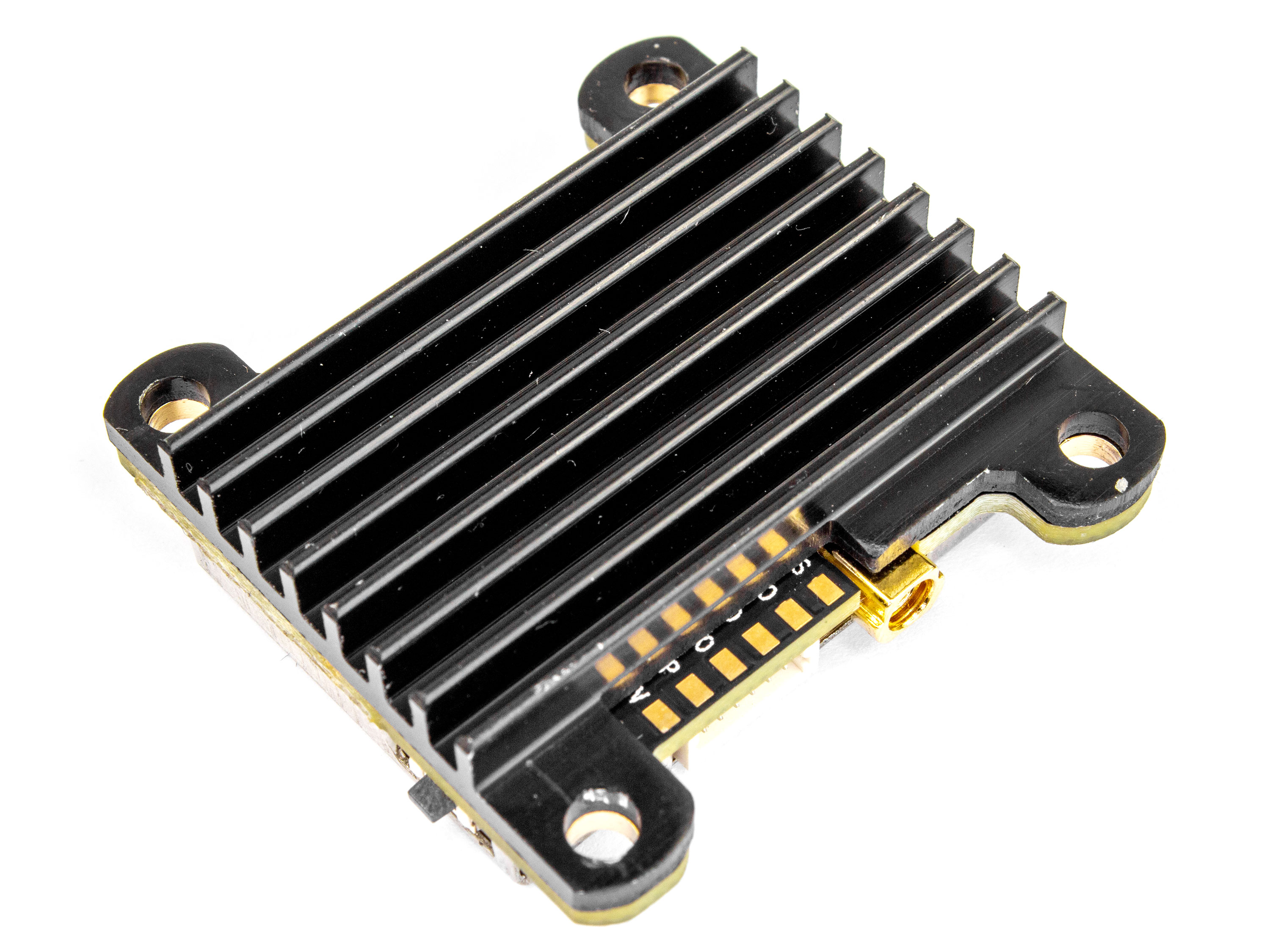

С одной стороны плата полностью закрыта массивным радиатором который предотвращает перегрев платы, а с другой стороны установлено большую металлическую пластину для защиты от помех. Все внутренние элементы максимально закрыты от внешнего воздействия.

Для подключения к видеопередатчику используется разъем JST-SH1.0, а также с обратной стороны видеопередатчика, разъем дублируется контактными площадками для прямой напайки.

Как и большинство видеопередатчиков AKK, Race Ranger поддерживает смену настроек с помощью Smart Audio и имеет встроенный преобразователь на 5В для питания камеры.

На плате есть кнопка для ручного переключения мощности, частоты или каналов. Для индикации выбранных параметров установлено 16 светодиодов:

• 8 светодиодов голубого цвета для отображения канала;
• 5 светодиодов зеленого цвета для отображения частоты;
• 3 светодиода красного цвета для отображения мощности.

Технические характеристики:

• Рабочая частота: 5.8ГГц;
• Рабочее напряжение: 7-28В (2-6S LiPo);
• Количество каналов: 40;
• Аудио: встроенный микрофон;
• Видео: PAL/NTSC;
• Мощность: PIT/ 200мВт/ 400мВт/ 800мВт/ 1600мВт (переключается);

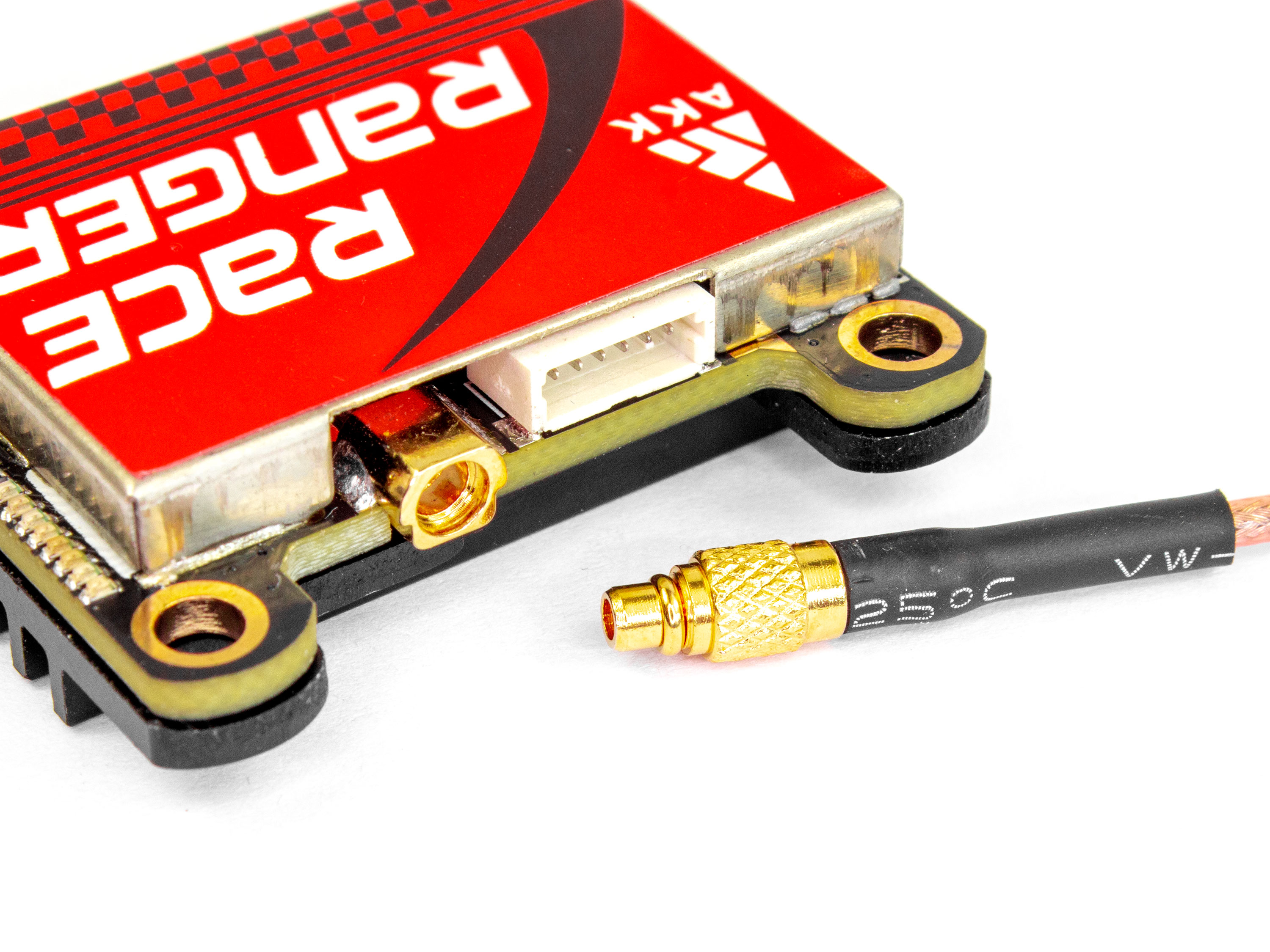

• Разъем антенны: MMCX;
• BEC: 5В;
• Smart Audio: поддерживается;
• Расстояние между отверстиями крепления: 30.5х30.5мм;
• Размер: 36х36х11мм;
• Вес: 16.8г.

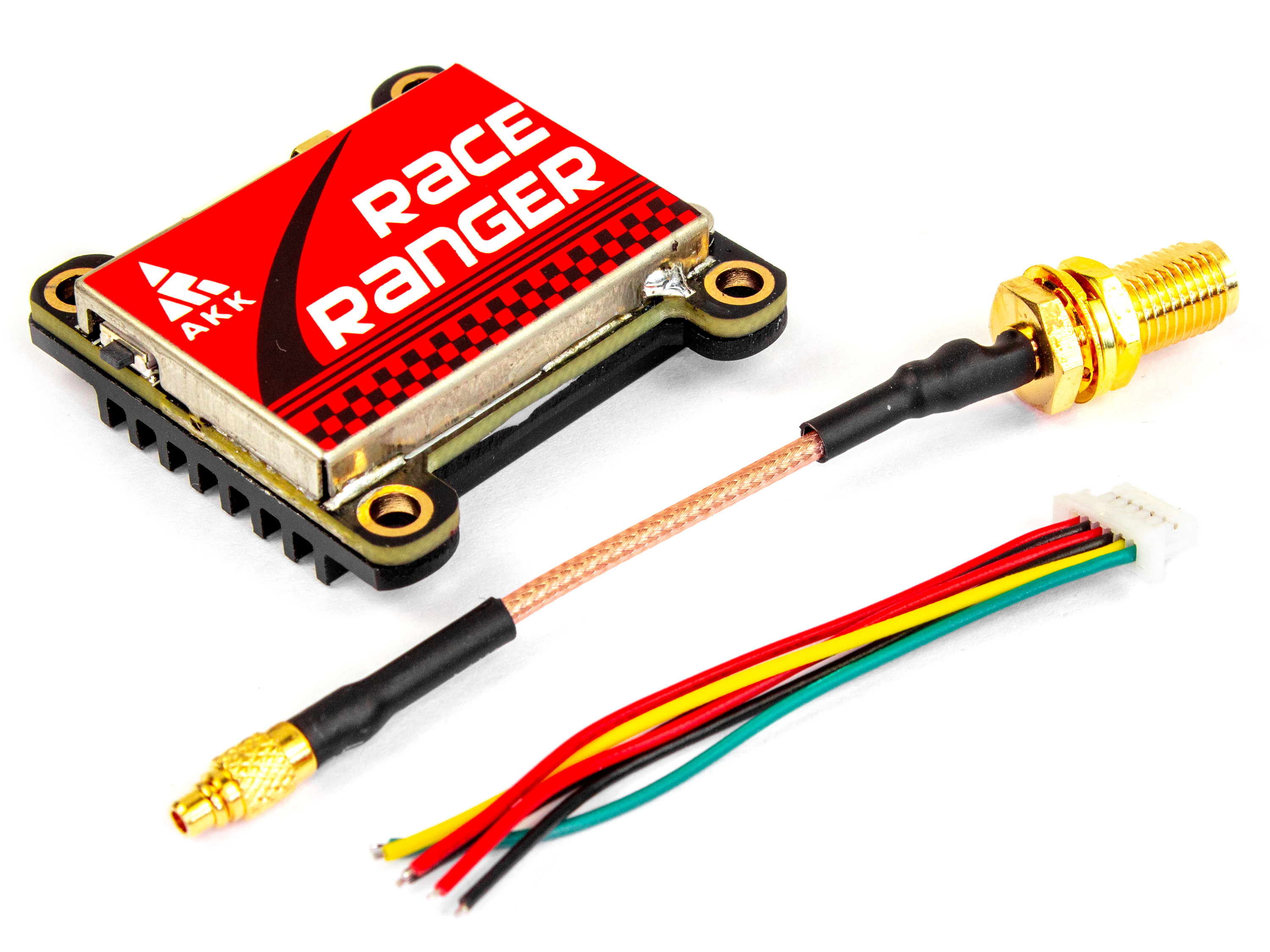

Комплектация:

• Видеопередатчик AKK Race Ranger VTX *1шт;
• Удлинитель антенны MMCX - SMA-F (60мм) *1шт;
• Кабель JST-SH1.0 6-пин *1шт.
