Общее описание

Дальнобойный передающий модуль TBS Crossfire для радиопередатчиков, разработанный для пилотов, которые хотят совершать полеты на расстояние более 20 километров, без проблем с сигналом.

Несмотря на нестандартный размер модуля, его можно установить на любой радиопередатчик с поддержкой JR-модулей.

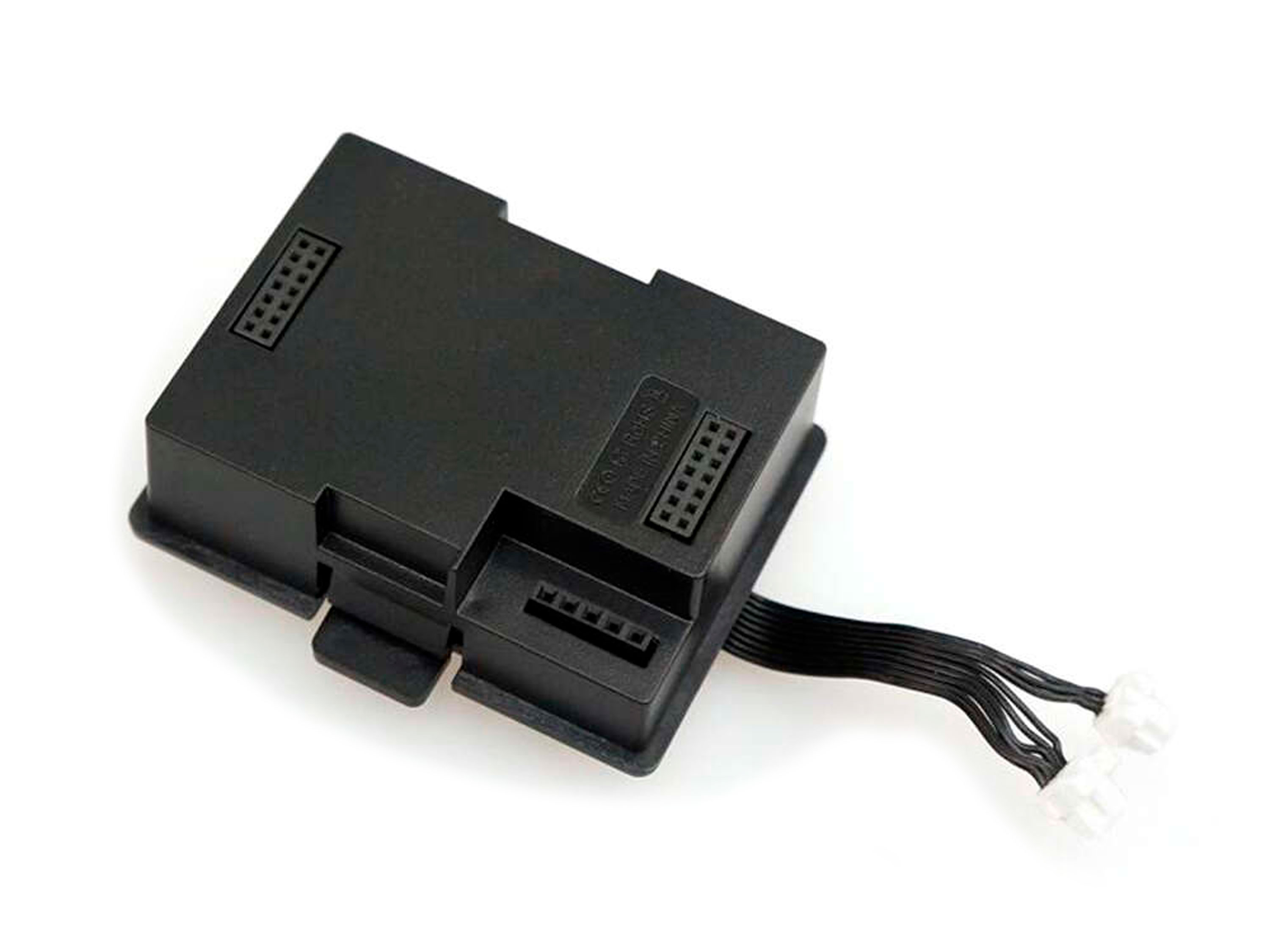

В комплектацию входит дополнительный отсек JR стандартного размера, который присоединяется к радиопередатчикам с помощью универсального JR разъема, а сам модуль приклеивается к отсеку с помощью двусторонней 3М липучки, что позволяет использовать модуль с аппаратурами Frsky, Radiomaster и другими с прошивкой OpenTX.

Передающий модуль полностью совместим с прошивкой OpenTX и работает исключительно с ней. TBS Crossfire использует технологию двусторонней связи и способен поддерживать качественную связь и передачу данных телеметрии на расстоянии более 40 километров (в зависимости от внешних условий).

Фирменный протокол нового поколения Crossfire обеспечивает минимальную задержку между радиопередатчиком и приемником с невероятной пропускной способностью, а также поддерживает восстановление соединения при ошибках и потерях сигнала, тем самым делая связь более стабильным.

На самом модуле расположен 1.3-дюймовый OLED экран на котором отображаются основные параметры и кнопка которая отвечает за перемещение по меню модуля и изменение параметров. Выше дисплея расположен LED-индикатор статуса работы и качества связи, а слева порт USB Type-C для подключения к компьютеру.

Также изменение параметров модуля возможно радиопередатчиком с помощью прошивки OpenTX и избранным протоколом Crossfire, или при подключении к компьютеру и с помощью программного обеспечения TBS AgentX для Mac OS или Windows.

В зависимости от заводской прошивки передатчика и приемника, возможно, потребуется обновить приемник. Когда передатчик и приемник находятся в режиме привязки, Вы получите уведомление на радиопередатчик/AgentX, что приемник нужно обновить, следуйте инструкциям для обновления приемника показанных в AgentX. Обновление прошивки на приемник передается с помощью модуля.

Дополнительно в комплект входит плата Frsky Inverter Mod. Плата устанавливается в старые версии радиопередатчиков Frsky Taranis QX7 (с портом S-Port внизу аппаратуры), чтобы использовать полную скорость связи между передатчиком QX7 и модулем Crossfire Micro, поскольку старые версии имеют установленный только медленный транзистор вместо инверторного.

Особенности:

• Дальнобойная и надежная система для FPV-полетов;
• Легкая привязка и установления связи;
• Фирменный протокол Crossfire;
• Радиус действия сигнала на расстоянии более 40км;
• Двусторонняя связь в режиме реального времени с поддержкой телеметрии;
• Низкая задержка, скорость обновления 150Гц;
• Динамическое изменение мощности от 25мВт до 2Вт;
• Защита от бортовых помех;
• Failsafe на все каналы;
• LED-индикация статуса работы и качества сигнала связи;;
• Полностью настраивается с помощью OpenTX, Bluetooth, WiFi;
• Обновление программного обеспечения через двустороннюю связь;
• Полная совместимость с Micro и Nano приемниками TBS.

Технические характеристики:

• Совместимость: 5-контактный разъем JR на модуле (прошивка OpenTX);
• частота:
• 868МГц (Европа, Россия);
• 915МГц (США, Азия, Австралия).
• Рабочее напряжение:
• 3.5-13В (от радиопередатчика);
• 2-3S LiPo (внешнее питание, XT30).
• Выходная мощность передатчика: 10мВт-2000мВт;
• Потребляемая мощность:
• 1.1Вт, при 25мВт;
• 3.2Вт, при 2000мВт.
• Дисплей: 1.3-дюйма OLED экран;
• USB-порт: Type-C;
• Размеры: 55х89х15мм;
• Вес: 76г.

Комплектация:

• Передающий модуль TBS Crossfire *1шт;
• Отсек TBS Crossfire JR *1шт;

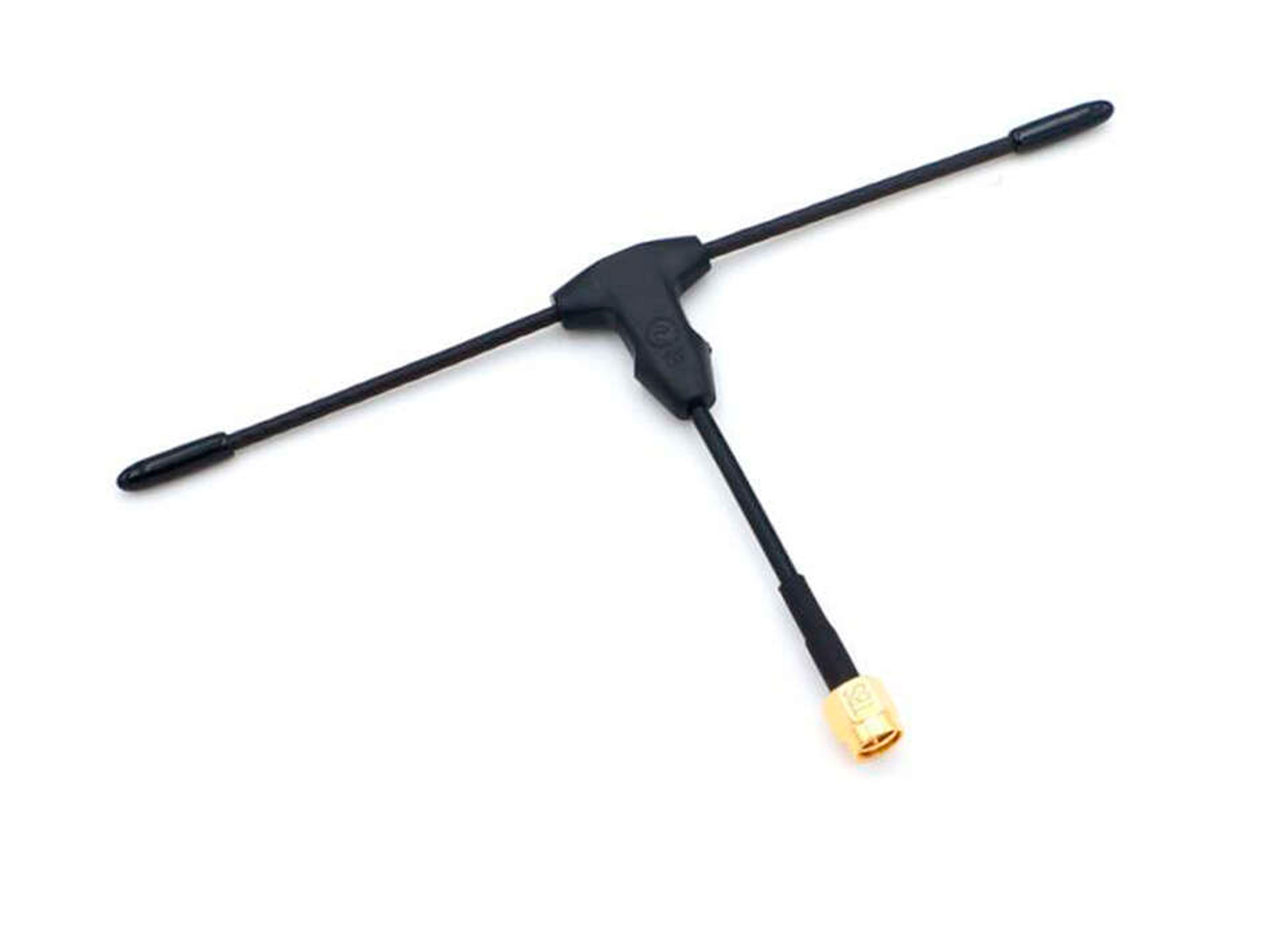

• Антенна TBS Crossfire Stock V2 *1шт;
• Плата Frsky Taranis QX7 Inverter Mod *1шт;
• Кабель Crossfire Futaba *1шт;
• Кабель Crossfire Graupner/Hitec/JR *1шт;
• Кабель Crossfire PPM (3-пін) *1шт;
• Кабель питания JST - XT30 (мама) *1шт.
