Цифровая видеосистема Caddx Polar Vista Kit

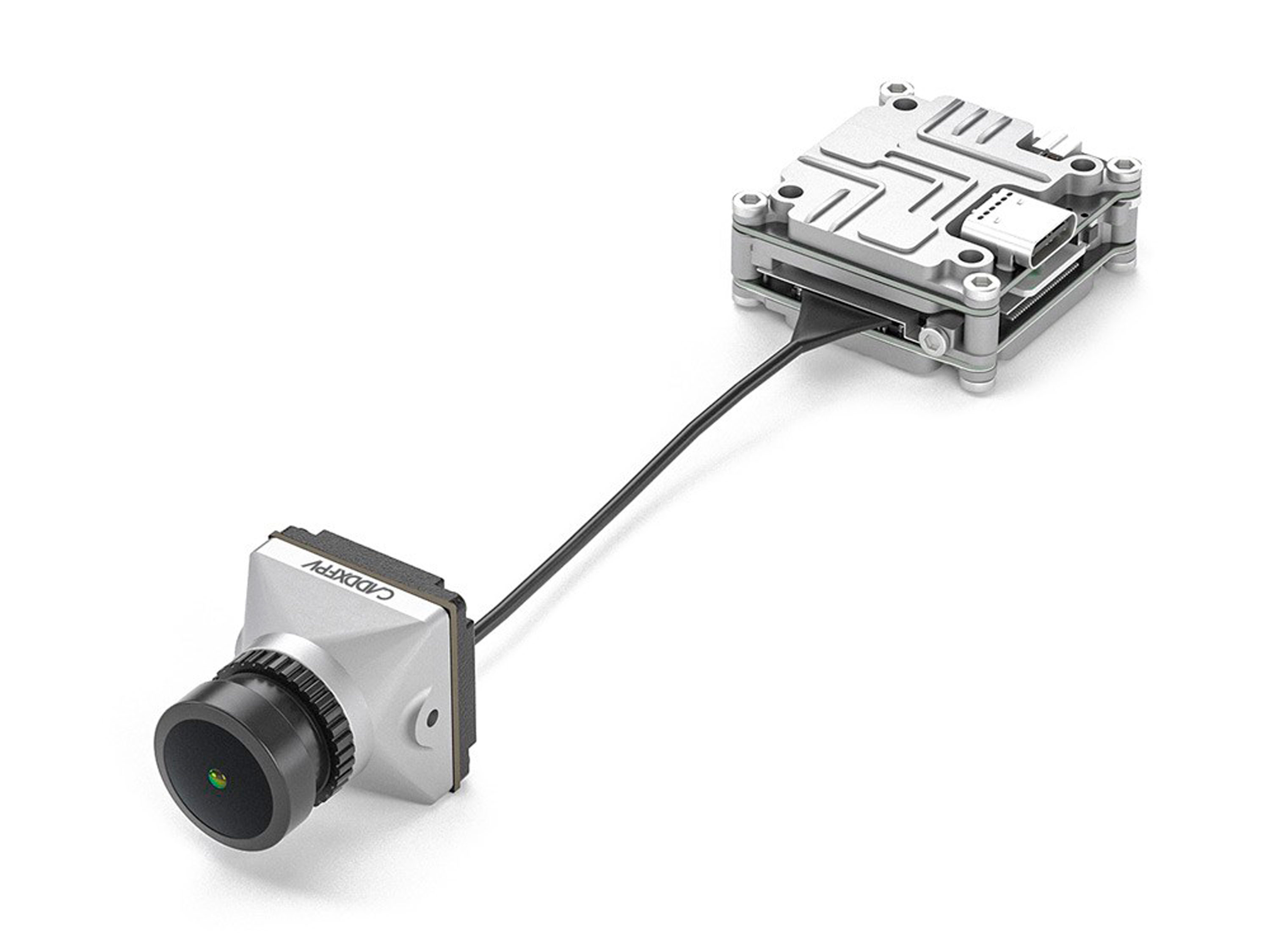

Цифровая видеосистема Caddx Polar Vista Kit - это набор из модуля видеопередатчика Caddx Vista и цифровой HD камеры Caddx Polar FPV, которые соединяются между собой эластичным коаксиальным кабелем.

Видеосистема Caddx Vista разработана совместно с компанией DJI, как уменьшенная и облегченная версия видеосистемы DJI Air Unit. Модуль создан специально для whoop мультикоптеров, поддерживает технологию цифровой передачи DJI HDL FPV и полностью совместим с другими FPV системами DJI (Remote Controller, FPV Googles).

Общий размер и вес значительно меньше в отличие от модуля DJI Air Unit, но при этом характеристики остались такими же, кроме возможности записи на карту памяти в самом модуле. Запись видео осуществляют сами очки DJI.

Как и DJI Air Unit, модуль Caddx Vista способен обеспечить передачу плавного и четкого цифрового HD (720p) изображения с низкой задержкой сигнала (28мс) и трансляцию на большие дистанции до 4 километров (в зависимости от внешних условий).

Благодаря новой матрице 1/1.8" CMOS Starlight камера имеет насыщенное дневное изображения, а также обладает превосходными характеристиками ночного видения с помощью технологии Starlight.

FPV-камера Caddx Polar поддерживает смену параметра яркости изображения с помощью пульта Caddx для OSD (не входит в комплектацию).

При использовании полного комплекта DJI FPV (видеосистема, очки, пульт управления), появится возможность управлять квадрокоптером без необходимости в радиоприемнике, а также возможность дистанционного изменения настроек FPV-камеры, модуля видеопередатчика, очков и самой аппаратуры, меню выводится на экран очков.

Особенности:

• Технология цифровой передачи DJI HDL FPV;
• Новая фирменная линза Caddx F/1.6 с разрешением 8Мп;
• Утолщенная оправа линзы, предотвращает повреждение оптики;
• Технология Starlight значительно улучшает качество изображения в ночное время или при плохом освещении;
• Новая облегченная антенна Caddx Polar;
• Поддержка всех полетных контроллеров с прошивкой Betaflight;
• Режим низкой задержки и режим высокого качества изображения;
• Монтажные отверстия для крепления позволяют объединить модуль Vista с полетным контроллером и другими платами;
• Полная совместимость с FPV системами DJI (пульт управления, очки).

Инструкция Caddx Vista Kit

Инструкция FPV-система DJI

Технические характеристики видеопередатчик Caddx Vista:

• Рабочая частота: 5.725-5.850ГГц;
• Рабочее напряжение: 7.4-26.4В (2-6S LiPo);
• Количество каналов: 8;
• Мощность: 25мВт/ 200мВт/ 500мВт/ 700мВт (переключается);
• Режимы просмотра в реальном времени:
• Режим низкой задержки сигнала: 720p (120к/с, 28мс),
• Режим высококачественной трансляции: 720p (60к/с, 40мс).
• Формат видео: MP4 (кодек H.264);
• Формат аудио: AAC-LC;
• Интерфейсы: порт 3 в 1, USB-C;
• Разъем антенны: IPEX;
• Расстояние между отверстиями крепления: 20x20мм;
• Рабочая температура: 0...+40°C;
• Размер: 30х29х13мм;
• Вес: 18.5г.

Комплектация:

• Видеопередатчик Caddx Vista *1шт;
• Камера Caddx Polar FPV F/1.6мм (серебряная) *1шт;
• Антенна Caddx Polar IPEX (80мм) *1шт;
• Винт М2х3мм *2шт;
• Винт М2х4мм *2шт;
• Винт М2х5мм *2шт;
• Шайба пластиковая *4шт;
• Коаксиальный кабель (110мм) *1шт;
• Силиконовый кабель 6-пин (100мм) *1шт;
• Силиконовый кабель 2-пин (для OSD) *1шт.
