Общее описание

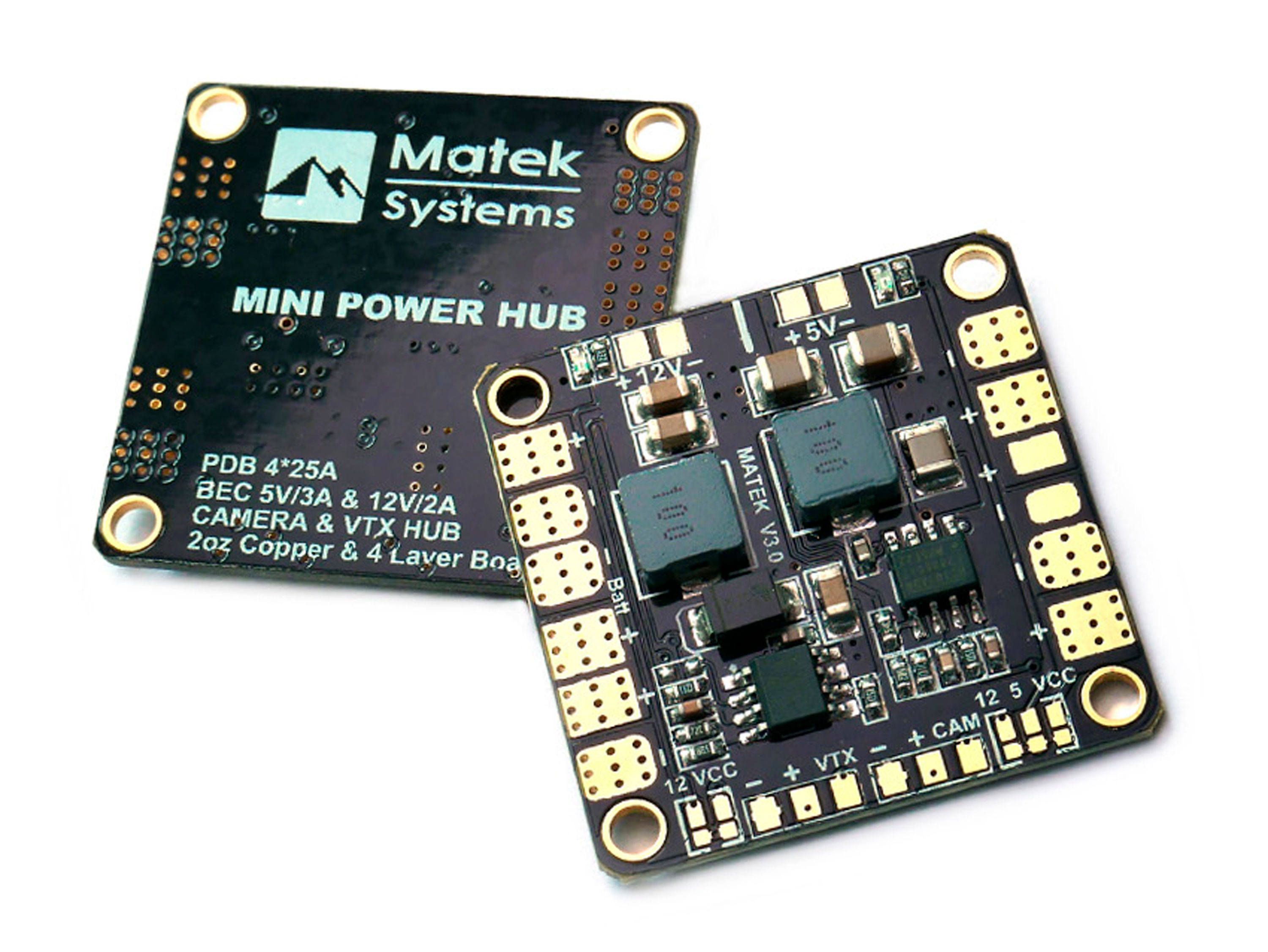

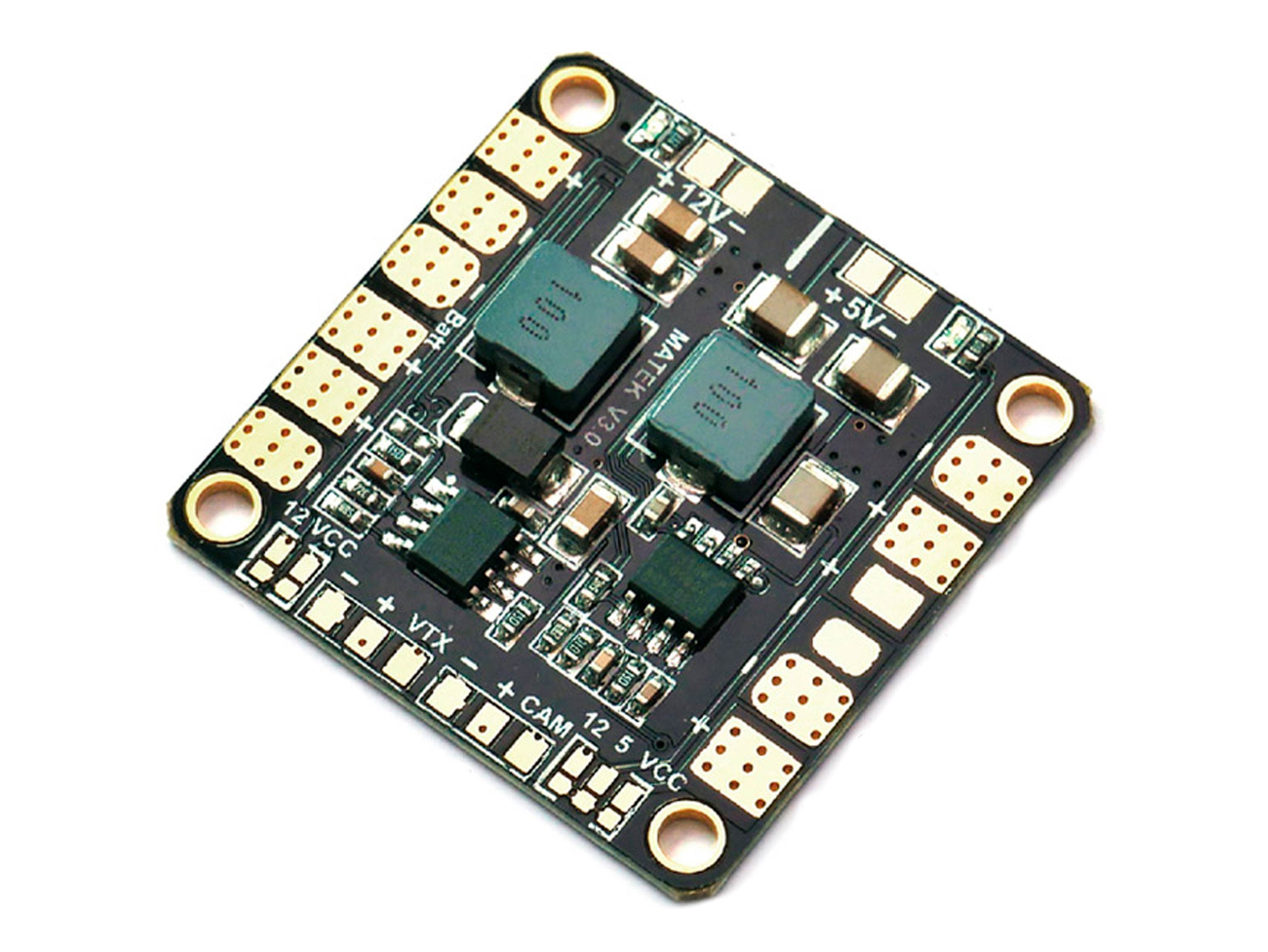

Плата распределения питания (PDB) со стабилизатором напряжения 5В и 12В.

Плата (PDB) Matek распределяет входное питание от аккумулятора на четыре регулятора скорости, а также поддерживает регулируемые выходы постоянного тока для питания камеры, сервоприводов, видеопередатчиков, LED лент и т.д.

Также плата оснащена контактными площадками для возможности прямого напаивания камер и видеопередатчиков различного напряжения.

Инструкция

Технические характеристики:

• Входное напряжение: 9-26В (3-6S LiPo);
• Исходный непрерывный ток: 80А (4х20А);
• Выходной пиковый ток (10сек): 100А (4х25А);
• BEC: 5В/3А;
• Выходное напряжение: 5В;
• Выходной ток: 3А.
• BEC: 12В/2А;
• Выходное напряжение: 12В;
• Выходной ток: 2А.
• Расстояние между отверстиями крепления: 30.5х30.5мм;
• Диаметр крепежных отверстий: 3мм;
• Размеры: 36х36мм;
• Вес: 6г.

Комплектация:

• Плата распределения питания (PDB) Matek + BEC 5В/12В *1шт;
• Инструкция на английском *1шт.
