Общее описание

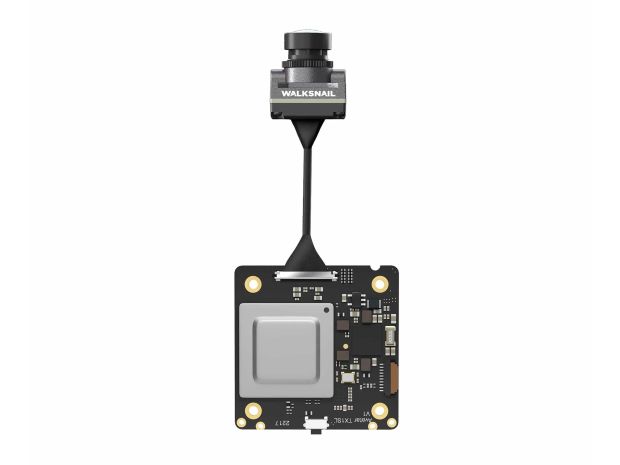

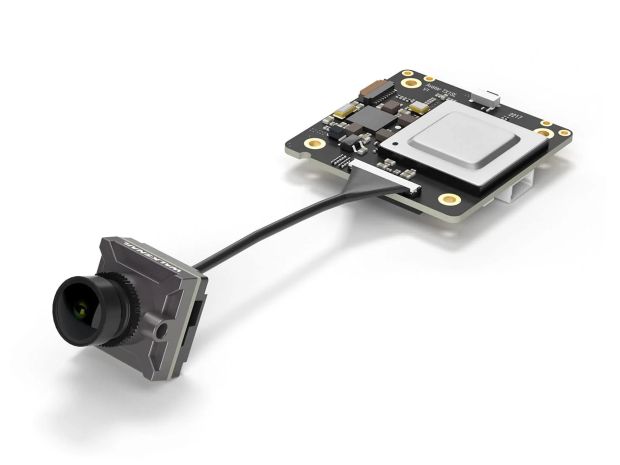

Цифровая видеосистема Walksnail Avatar HD Mini 1S включает в себя модуль видеопередатчика Avatar Mini и камеры Walksnail Avatar Nano, соединяемые между собой эластичным коаксиальным кабелем.

Система Avatar HD создана для работы с цифровыми FPV-очками Walksnail Avatar и FatShark Dominator.

Система Walksnail Avatar поддерживает технологию цифровой передачи и обеспечивает передачу плавного и четкого цифрового HD (1080p) изображения с низкой задержкой сигнала до 22 миллисекунд и трансляцию на большие дистанции до 4 километров (в зависимости от внешних условий).

Модуль видеопередатчика Walksnail Avatar оснащен встроенной памятью на 8Гб для возможности записи видео в HD (1080p) расширении.

Особенности:

• Технология цифровой передачи Avatar HD;
• Высокое качество изображения 1080p;
• Сверхнизкая задержка передачи сигнала до 22мс;
• Встроенный модуль DVR;
• Встроенная внутренняя память 8Гб;
• Технология Starlight, которая значительно улучшает качество изображения в ночное время или при плохом освещении;
• Поддержка всех полетных контроллеров с прошивкой Betaflight;
• Совместимость с FPV-очками Walksnail Avatar и FatShark Dominator.

Инструкция

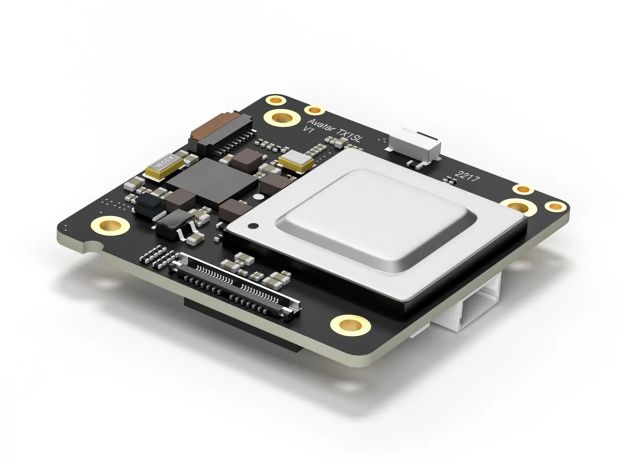

Технические характеристики видеопередатчик Avatar Mini:

• Рабочая частота: 5.725-5.850ГГц;
• Количество каналов: 8;
• Разрешение видео: 1080p / 720p;
• Мощность:
• FCC: <25.5dBm;
• CE: <14dBm;
• SRRC: <20dBm;
• MIC: <25dBm.
• Задержка сигнала: 22мс;
• Встроенная внутренняя память: 8Гб;
• Интерфейсы: JST1.0 (4-пин) для USB / JST1.0 (6-пин) для контроллера;
• Разъем антенны: IPEX/U.FL;
• Расстояние между отверстиями крепления: 25.5х25.5мм (М2);
• Рабочая температура: -20...+40°C;
• Рабочее напряжение: 3.1-5.0В (1S LiPo);
• Размер: 33х33.6х6.5мм;
• Вес: 6.8г.

• Матрица: 1/2.7" CMOS Starlight;
• Объектив: 2.1мм;
• Расширение: 1080p (60к/с) / 720p, (120к/c) / 720p, (60к/c);
• Угол обзора: 170°;
• Диафрагма: F2.0;
• Минимальная освещенность: 0.001Lux;
• Соотношение сторон: 16:9 / 4:3 (переключается);
• Система ТВ: NTSC / PAL (переключается);
• Задержка сигнала: 22мс;
• Размеры: 14х14х17мм;
• Вес: 3.5г.

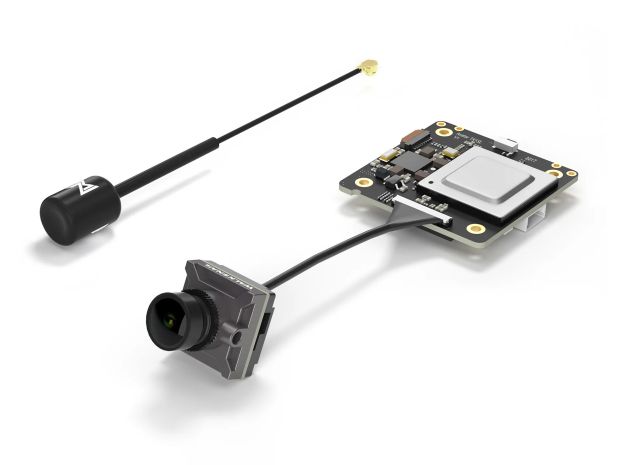

Комплектация:

• Видеопередатчик Caddx Walksnail Avatar HD Mini *1шт;
• Камера Walksnail Avatar Nano *1шт;
• Коаксиальный кабель Walksnail Avatar (45мм) *1шт;
• Антенна Walksnail Avatar IPEX *1шт;
• Кабель питания JST1.0 6-пин (100мм) *1шт;
• Кабель USB-JST1.0 4-пин *1шт;
• Винт М2х3мм *2шт;
• Винт М2х4мм *2шт;
• Винт М2х16мм *4шт;
• Гайка М2 *4шт;
• Инструкция на английском *1шт.
