Общее описание

8-канальный конвертер, преобразователь сигнала SBUS, PPM, PWM.

LED-индикация:

• При отсутствии входного сигнала горят все три индикатора:
• PPM: зеленый;
• SBUS: синий;
• PWM: красный.
• Индикатор входящего сигнала всегда светится, а индикатор выходного сигнала мигает;
• Например, когда вводится сигнал PPM, индикатор PPM всегда горит зеленым цветом, а индикаторы PWM и SBUS мигают.

Технические характеристики:

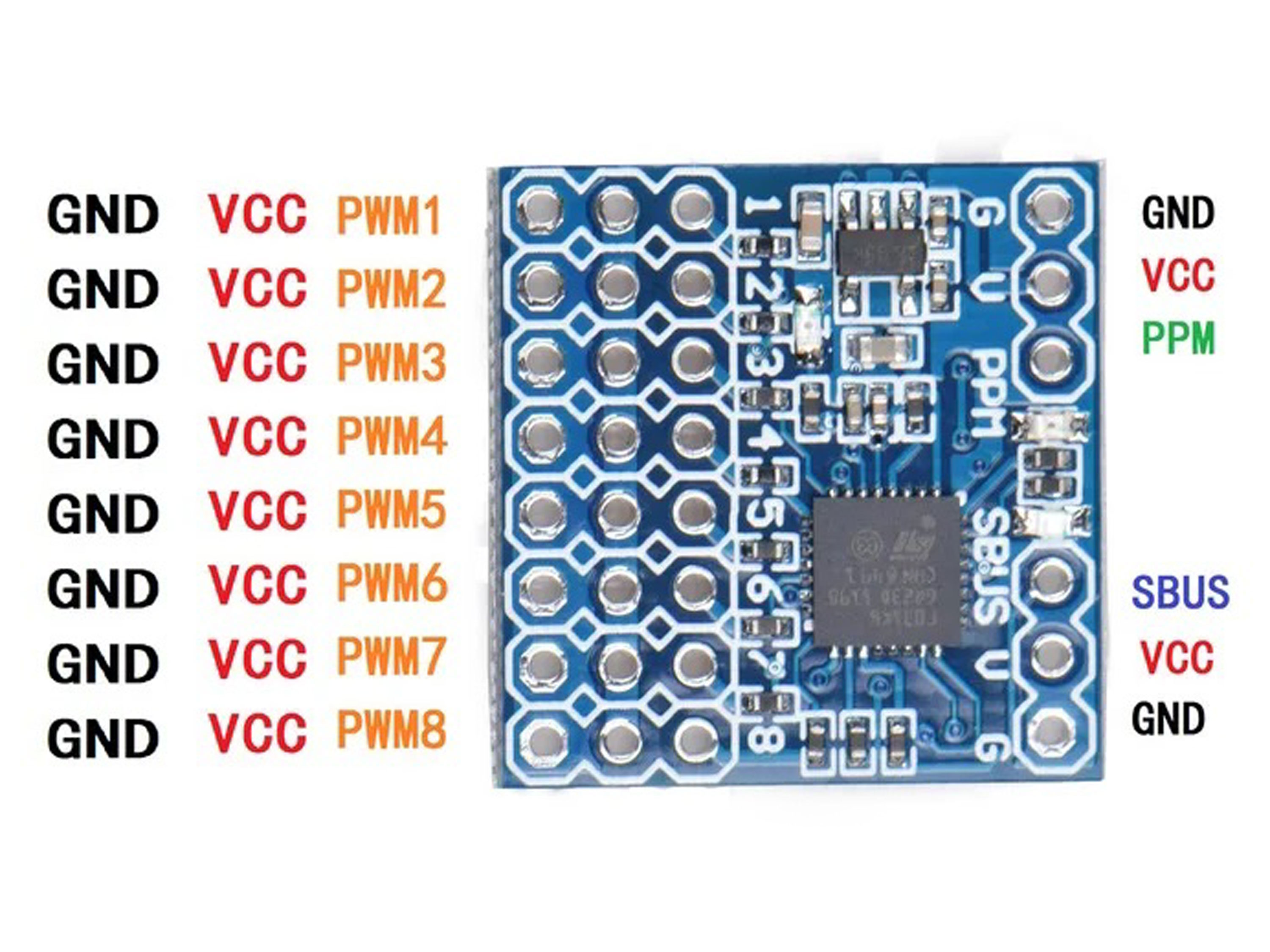

• Количество PWM выходов: 8;
• Рабочее напряжение: 3.3-20В;
• Входные сигналы: PWM / PPM / SBUS;
• Выходные сигналы:
• Вход SBUS: выходные сигналы PWM и PPM одновременно;
• Вход PWM: выходные сигналы PPM и SBUS одновременно;
• Вход PPM: выходные сигналы PWM и SBUS одновременно.
• BEC: нет;
• Размеры: 21x21мм;
• Вес: 4.1г

Комплектация:

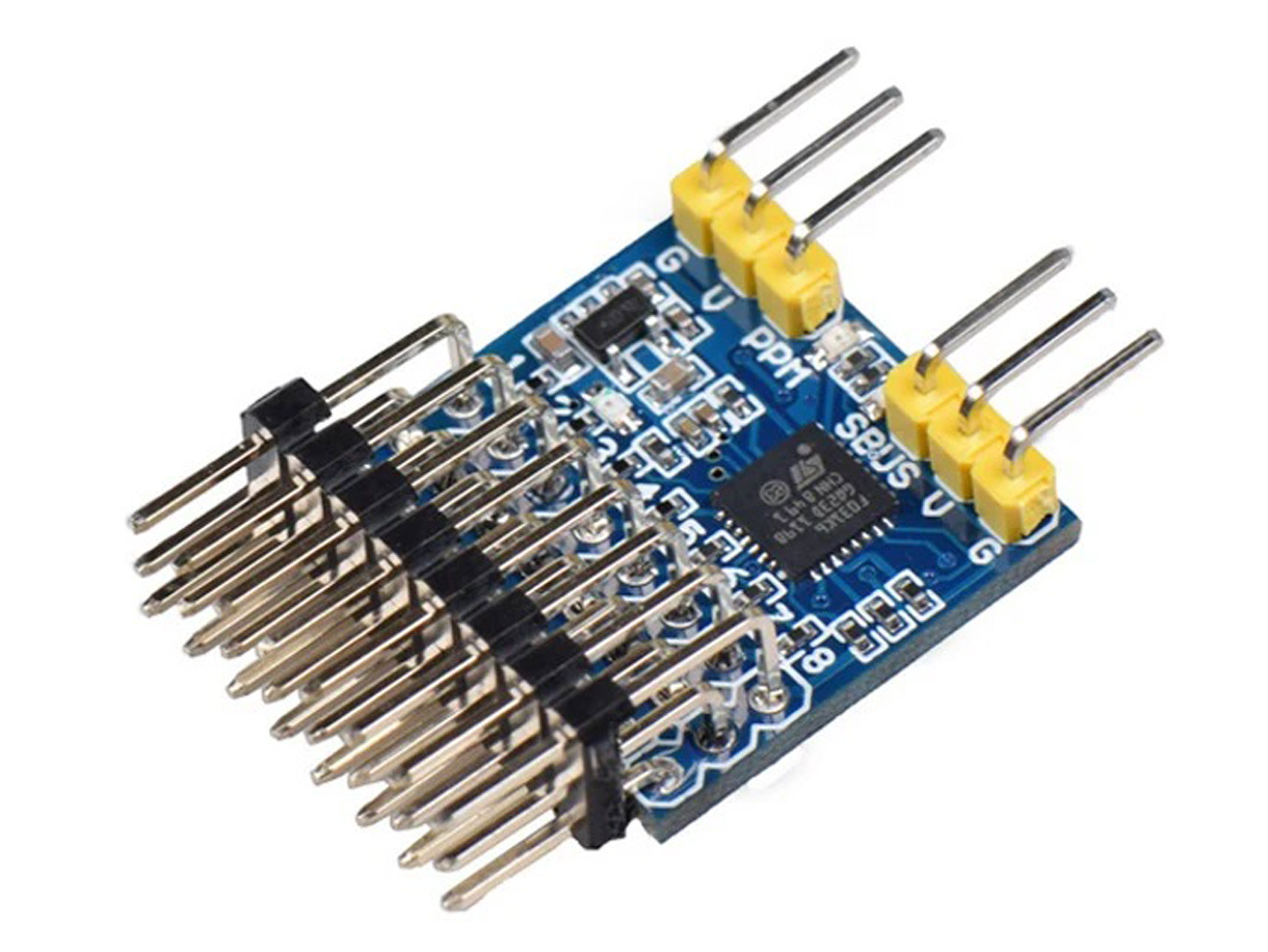

• Преобразователь сигнала JHEMCU PWM-PPM-SBUS *1шт;
• Контакты Dupont 2.54 8-пин *2шт.
• Контакты Dupont 2.54 6-пин *2шт.
