Общее описание

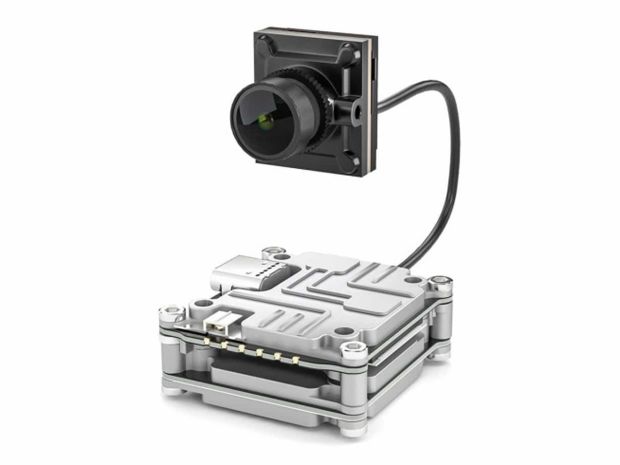

  Цифровая видеосистема Caddx Nebula Nano Kit - это набор из видеопередатчика Caddx Vista и камеры Caddx Nebula Nano Pro, которые соединяются между собой эластичным коаксиальным кабелем.

  Видеосистема Caddx Vista разработана совместно с компанией DJI, как уменьшенная и облегченная версия видеосистемы DJI Air Unit. Модуль создан специально для мультикоптеров малого размера и "whoop" моделей, поддерживает технологию цифровой передачи DJI HDL FPV и полностью совместим с другими FPV системами DJI (Remote Controller, FPV Googles).

  Общий размер и вес значительно меньше в отличие от модуля DJI Air Unit, но при этом характеристики остались такими же, кроме возможности записи на карту памяти в самом модуле. Запись видео осуществляют сами очки DJI.

  Как и DJI Air Unit, Caddx Vista способен обеспечить передачу плавного и четкого цифрового HD (720p) изображения с низкой задержкой сигнала (28мс) и трансляцию на большие дистанции (до 4 километров в зависимости от внешних условий).

Особенности:

• Технология цифровой передачи DJI HDL FPV;
• Поддержка полетных контроллеров: F3, F4, F7;
• Отверстия для крепления позволяют объединить модуль с полетным контроллером и другими платами;
• Полная совместимость с FPV системами DJI (пульт управления, очки).

Инструкция

Технические характеристики видеопередатчик Vista:

• Рабочая частота: 5.8ГГц;
• Рабочее напряжение: 7.4-26.4В (2-6S LiPo);
• Количество каналов: 8;
• Мощность: 25мВт/ 200мВт/ 500мВт/ 700мВт (переключается);
• Режимы просмотра в реальном времени: 720p, 60к/с, 32мс;
• Интерфейсы: порт 3 в 1, IPEX, USB-C;
• Разъем антенны: IPEX;
• Расстояние между отверстиями крепления: 20x20мм;
• Рабочая температура: 0...+40°C;
• Размер: 30х29х13.5мм;
• Вес: 18.5г.

• Матрица: 1/32" CMOS;
• Разрешение:
  • 720p, 120к/c, 28мс;
  • 720p, 60к/c, 32мс.
• Угол обзора: 150°(D), 122°(H), 93°(V);
• Соотношение сторон: 16:9/4:3 (переключается);
• Цвет: черный;
• Размеры: 16.5х16х14мм;
• Вес: 3.5г.

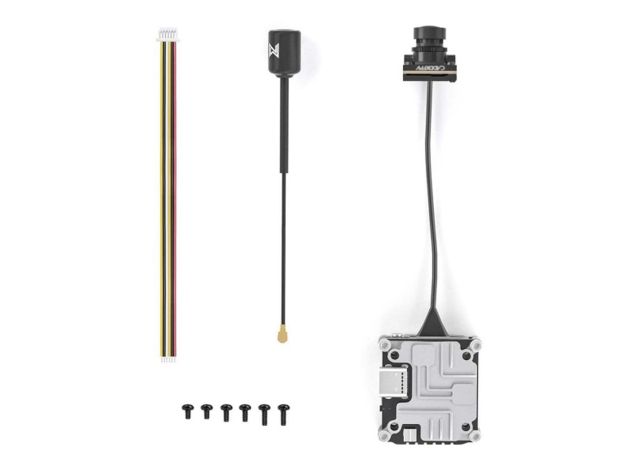

Комплектация:

• Видеопередатчик Caddx Vista *1шт;
• Камера Caddx Nebula Pro Nano *1шт;
• Коаксиальный кабель Caddx (80мм) *1шт;
• Силиконовый кабель 6-пин (100мм) *1шт;
• Антенна Caddx IPEX (80мм) *1шт.
