Загальний опис

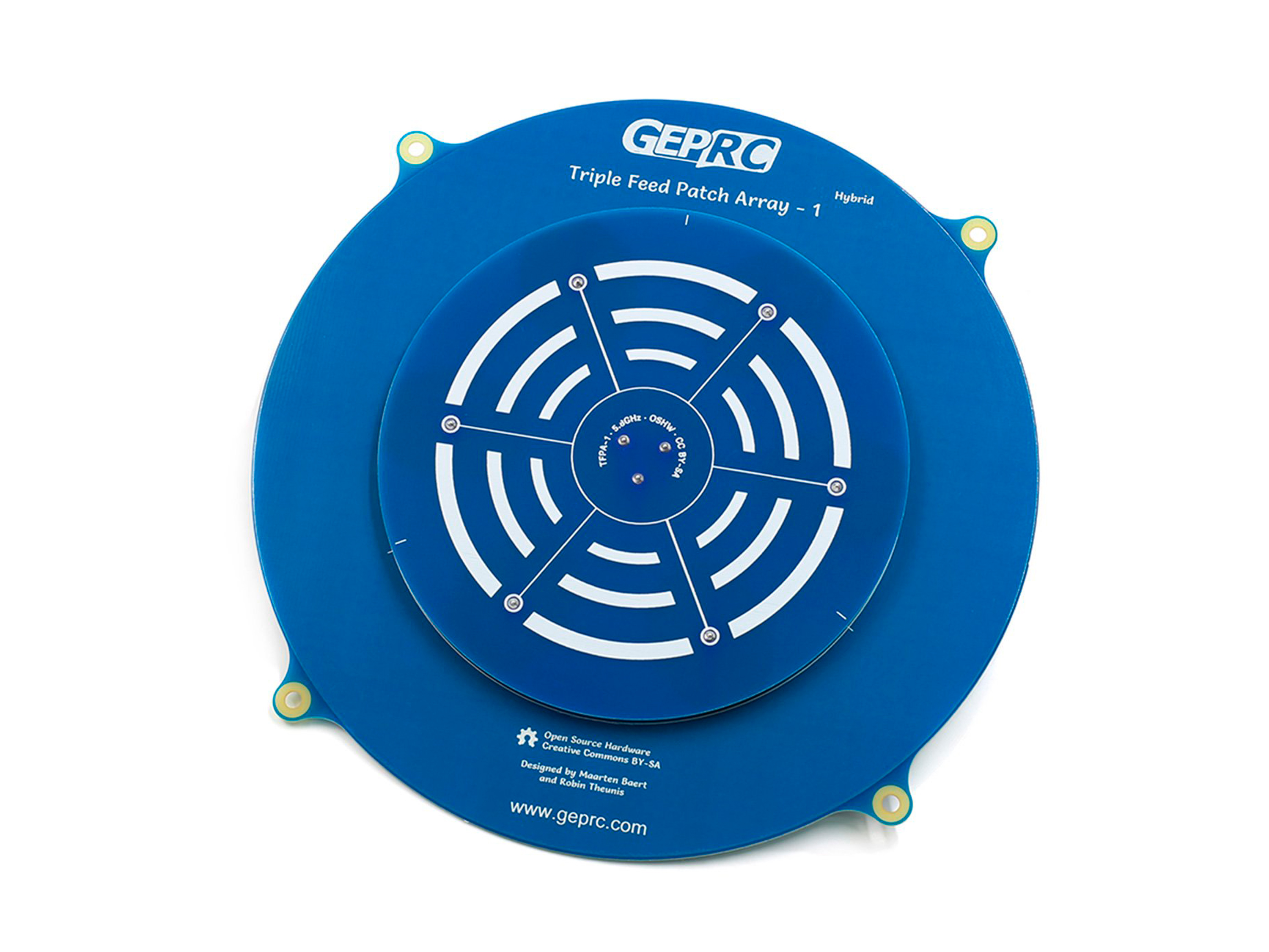

Антена GEPRC Triple Patch Array-1 є збільшеною і розширеною версією патч антени GEPRC Triple Feed Patch-1.

Зі збільшенням площі поверхні антени відповідно збільшується відсоток успішно прийнятих та відправлених сигналів.

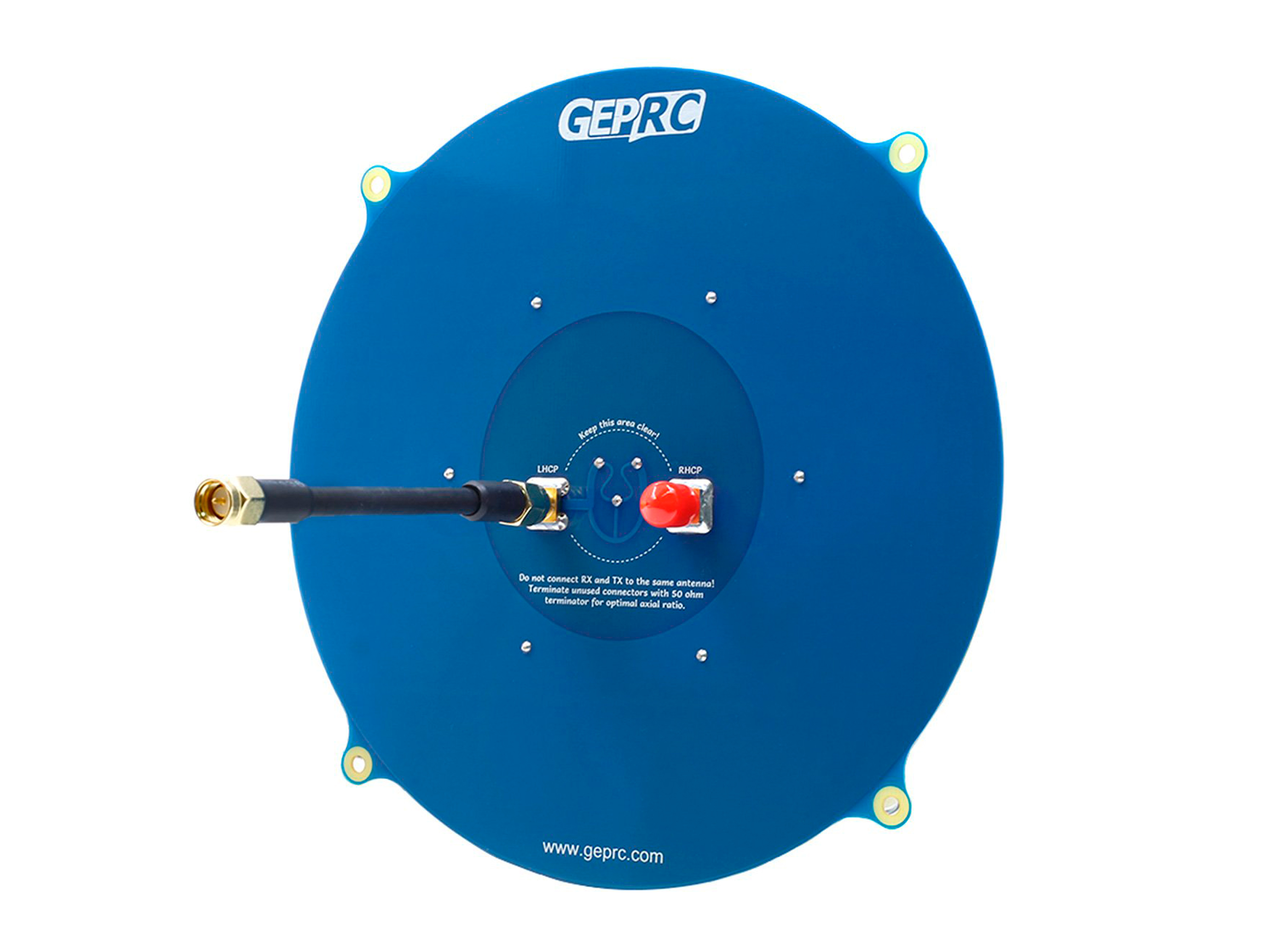

Антена може використовуватися як у режимі RHCP, так і LHCP, залежно від того, до якого конектора підключено пристрій приймання/передачі.

У комплекті з антеною йде заглушка із опором 50Ом, та подовжувач-ніжка для зручного монтажу антени.

Особливості:

• Відмінна ефективність випромінювання;
• Спеціальна конструкція антени для зниження втрат сигналу та підвищення ефективності;
• Відмінне осьове відношення (не тільки прямо перпендикулярно патчу, але також поза центром);
• Високий коефіцієнт посилення.

Технічні характеристики:

• Частота: 5.47-6.13ГГц;
• Підсилення: 14.4dBi;
• Поляризація: ліва (LHCP) / права (RHCP);
• Осьове відношення: 1.05 (0.38дБ);
• Коефіцієнт стоячої хвилі (SWR): <1.065;
• Ширина променя (половина потужності): 30 градусів;
• Ефективність випромінювання: 75%;

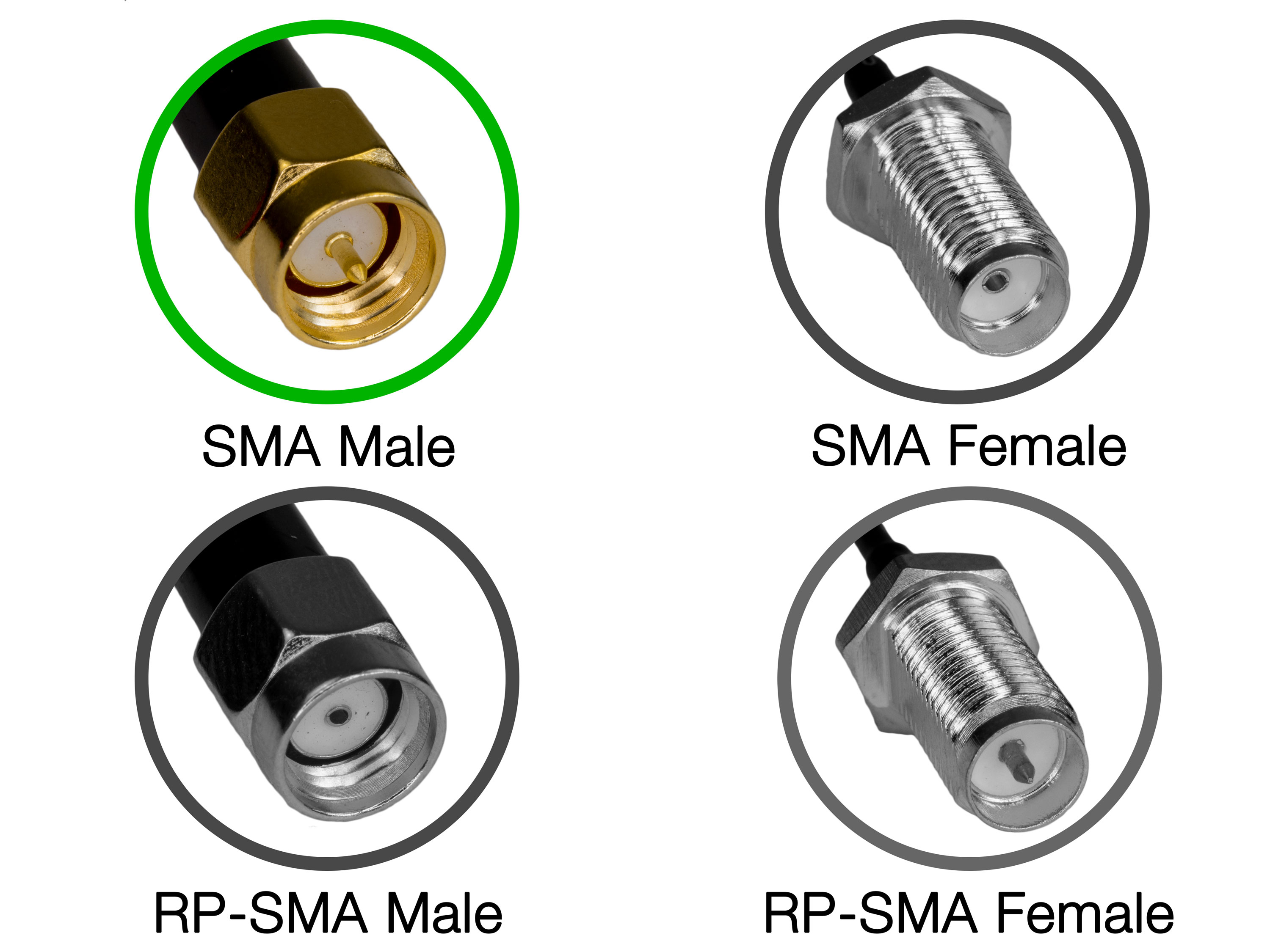

• Роз'єм: SMA;
• Розміри: 150х18мм;
• Вага: 64г.

Комплектація:

• Патч антена GEPRC Triple Feed Patch Array (SMA) *1шт;
• Подовжувач-ніжка SMA *1шт;
• Заглушка для роз'єму антени *1шт;
• Кейс для зберігання *1шт.
