Технічні характеристики:

• Процесор: STM32H743VIH6 (480МГц);
• IMU-сенсор (акселерометр/гіроскоп): ICM42688-P (SPI4);
• Барометр: DPS310 (I2C2);
• OSD: AT7456E (SPI2);
• Інтерфейси:
• 7х UART;
• 13x PWM;
• 6x ADC (VBAT, Current, RSSI, AirSpeed, VB2, CU2);
• 2x I2C;
• 1x CAN;
• 2x CAM.
• Blackbox: MicroSD;
• Прошивка: iNAV / ArduPilot (ціль MATEKH743);
• USB-порт: немає;
• Підключення до ПК: USB Type-C (через зумер);
• Відстань між отворами кріплення: 25х25мм (2мм) / 30.5х30.5мм;

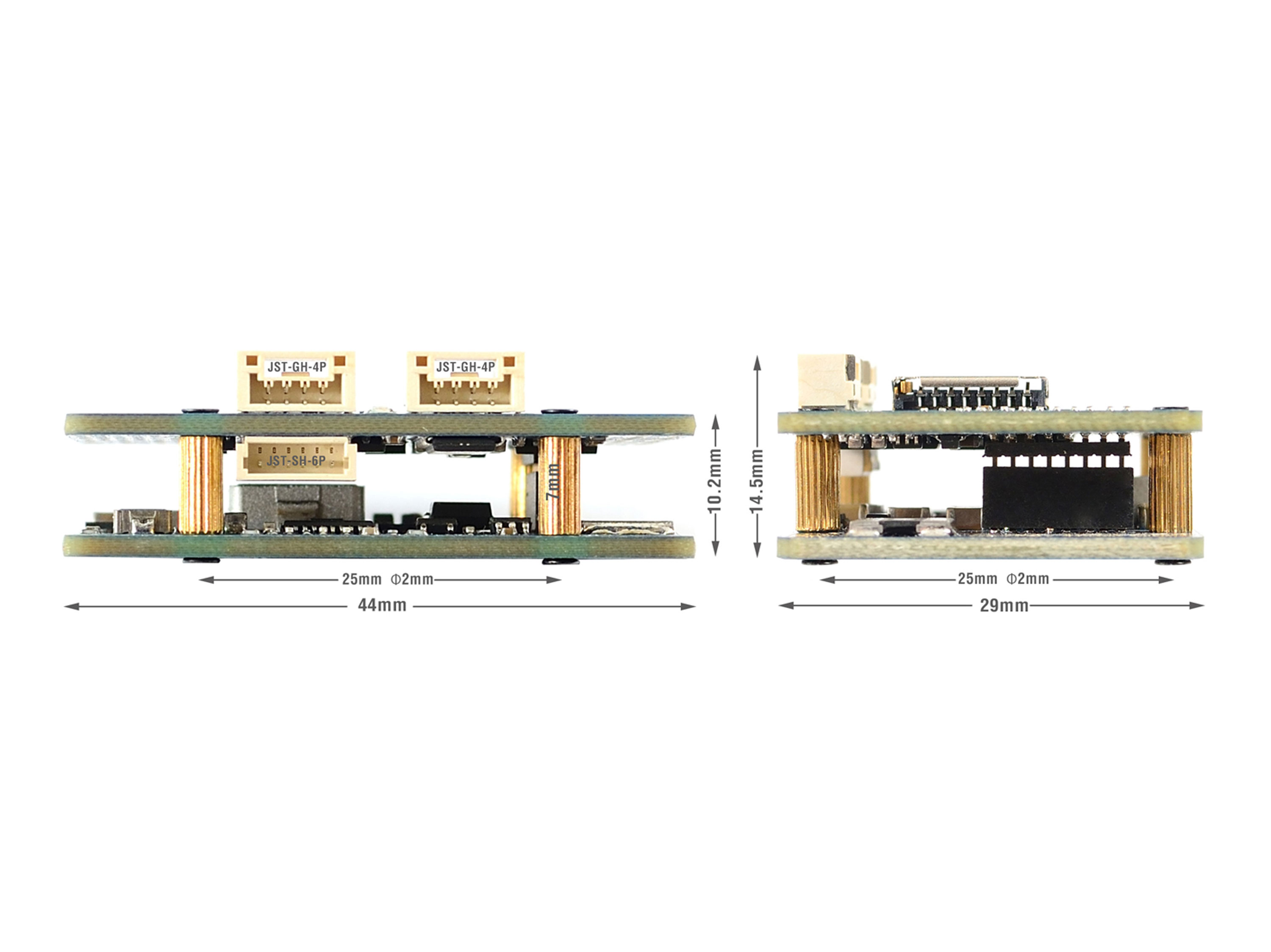

• Розмір: 44х29х14.5мм;
• Вага: 22г.

• Робоча напруга: 6.8-30В (2-6S LiPo);
• BEC 5В (для польотного контролера, приймача, камери, LED, GPS тощо):
• Вихідна напруга: 5В;
• Вихідний струм постійний: 2А;
• Вихідний струм максимальний: 3А.
• BEC 9В/12В (для відеопередавача, камери тощо):
• Вихідна напруга: 9В / 12В;
• Вихідний струм постійний: 2А;
• Вихідний струм максимальний: 3А.
• BEC VX (для сервомеханізмів):
• Вихідна напруга: 5В / 6В / 7.2В;
• Вихідний струм постійний: 8А;
• Вихідний струм максимальний: 10А.
• BEC 3.3В лінійний (для барометра, компаса, OLED, Spektrum RX):
• Вихідний струм: 0.2А.
• Виходи для регуляторів швидкості: 1шт;
• Датчик струму: 220A.

Комплектація:

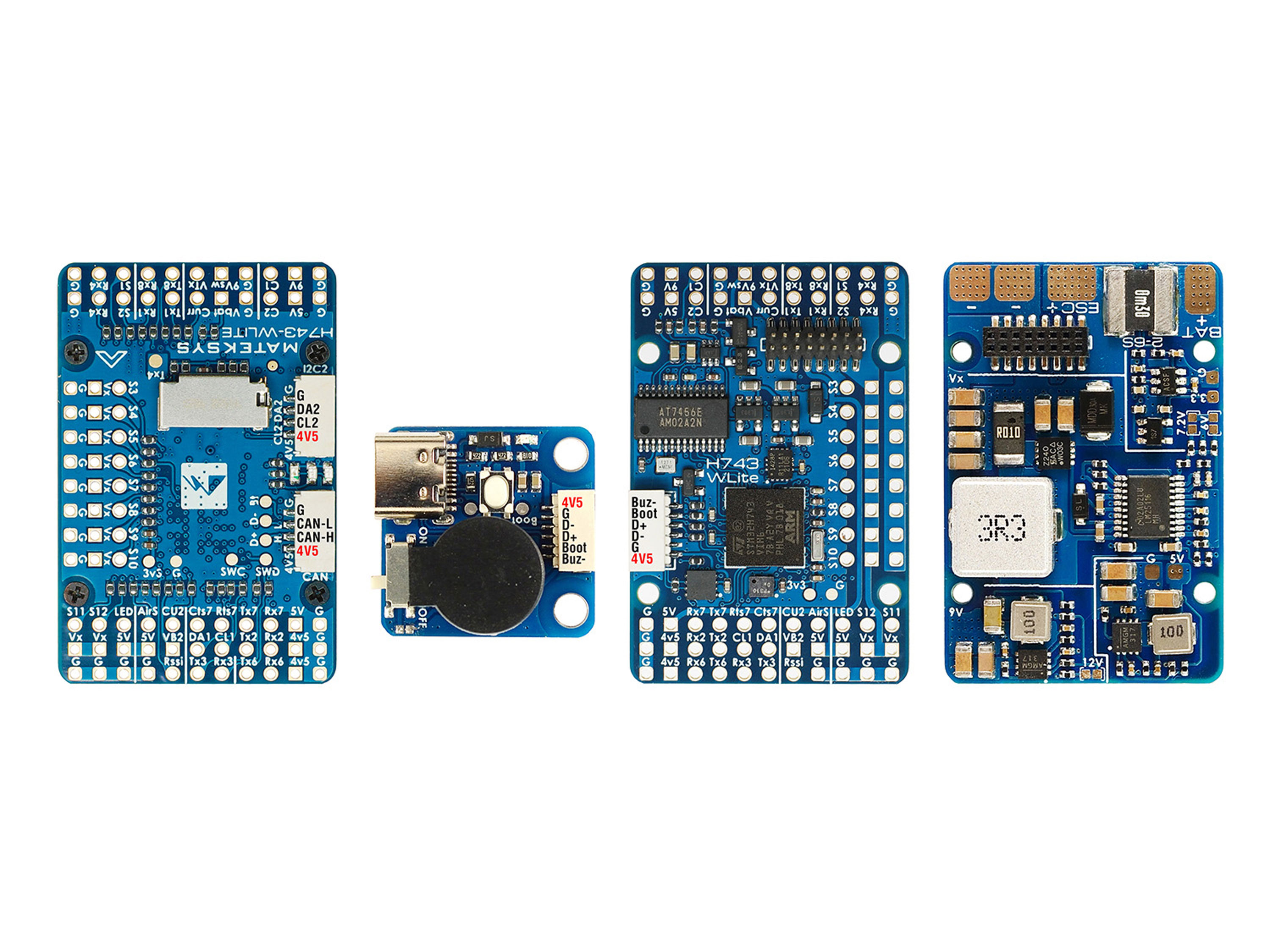

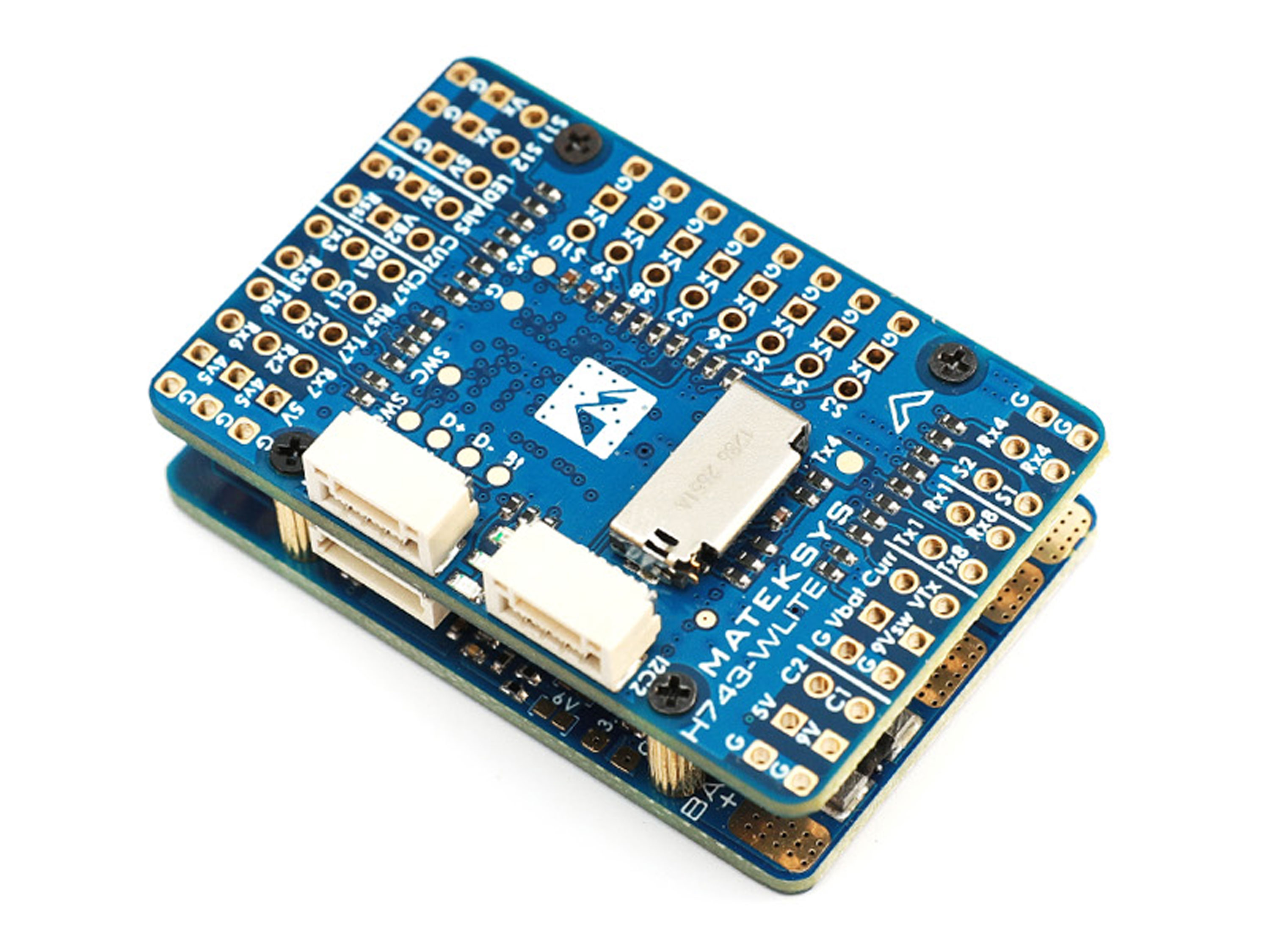

• Польотний контролер Matek H743-WLite *1шт;
• Пасивний зумер (buzzer) Matek Type-C *1шт;
• Конденсатор Rubycon ZLH 35V 470uF *1шт;
• Кабель JST-GH-4pin - JST-GH-4pin (200мм) *2шт;
• Кабель JST-GH-6pin - JST-GH-6pin (200мм) *1шт.
