Загальний опис
SIYI HM30 - це система цифрової передачі відеозображення з наднизькою затримкою сигналу та високою роздільною здатністю. Вона спеціально розроблена виробником SIYI для використання на радіокерованих літаках, дронах та інших моделях.
Завдяки підтримці роздільної здатності 1080p і частоті кадрів у 60к/c, система забезпечує відмінну якість зображення з високою чіткістю та плавністю.
Система HM30 також має надзвичайно низьку затримку у 150мс, що дозволяє отримувати миттєву передачу зображень з FPV камери.
HM30 підтримує різні протоколи комунікації, включаючи SBUS, PWM та Mavlink Telemetry, що забезпечує гнучкість у використанні та сумісність з різними контролерами польоту та пультами дистанційного керування.
Крім того, система має вбудований OSD (On-Screen Display), який надає корисну інформацію, таку як напруга акумулятора, сигнал сили сигналу та інші параметри, що допомагають контролювати польот та забезпечують безпеку польоту.
HM30 має дуже великий діапазон передачі до 30 кілометрів, що дозволяє вам насолоджуватися безперешкодними FPV польотами на значній відстані.
Система SIYI HM30 HD відповідає стандартам CE та FCC, гарантуючи високу якість та безпеку використання.
Сумісність польотні контролери:
- PX4 / Ardupilot;
- SIYI N7 Autopilot;
- INAV.
Сумісність Android GCS:- SIYI FPV Android;
- QGroundControl;
- MissionPlanner.
Сумісність Windows GCS:
- SIYI FPV Windows;
- Mission Planner;
- QGroundControl.
Офіційна сторінка завантажень
Інструкція відеопередавач
Інструкція камера

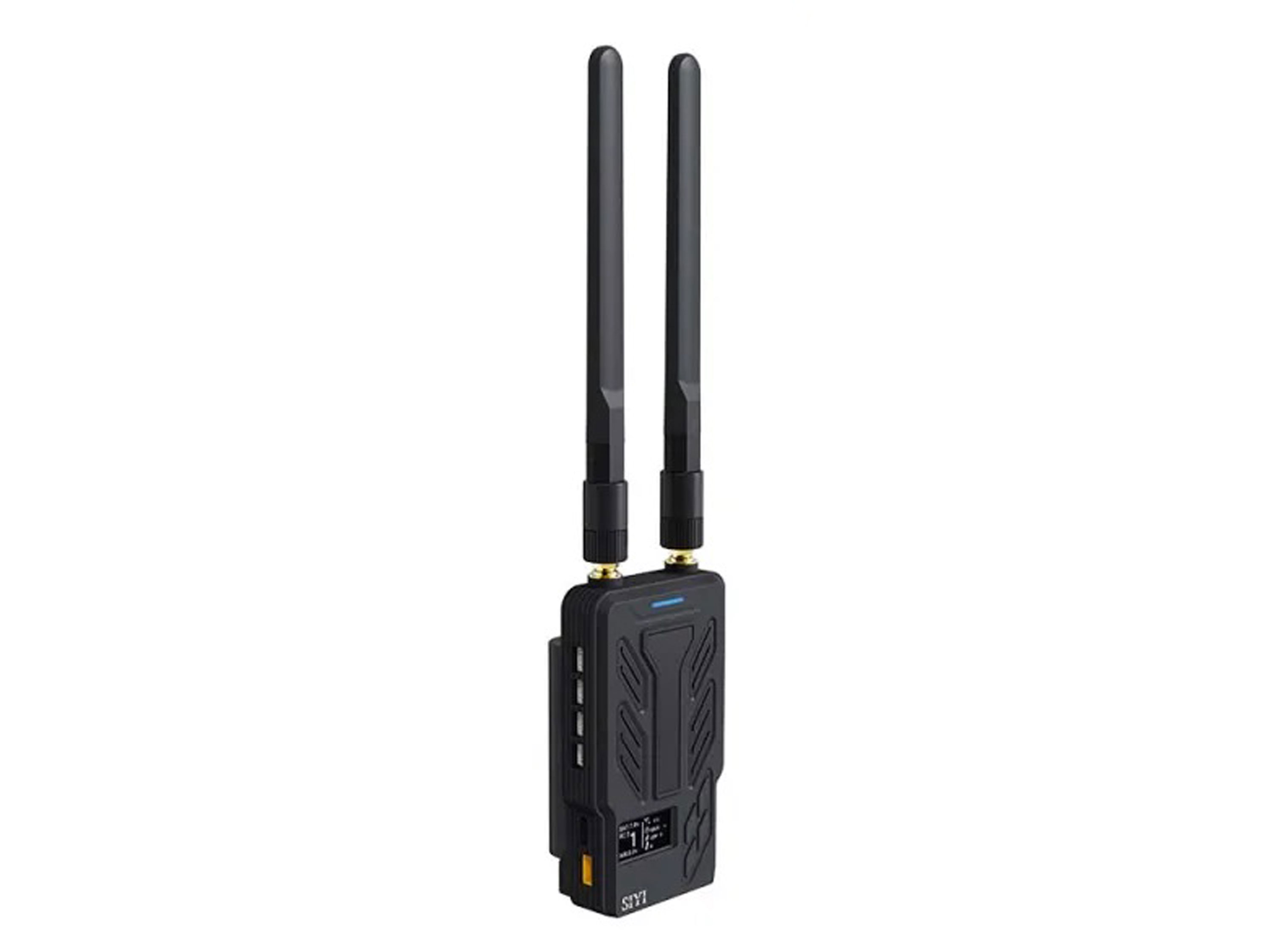

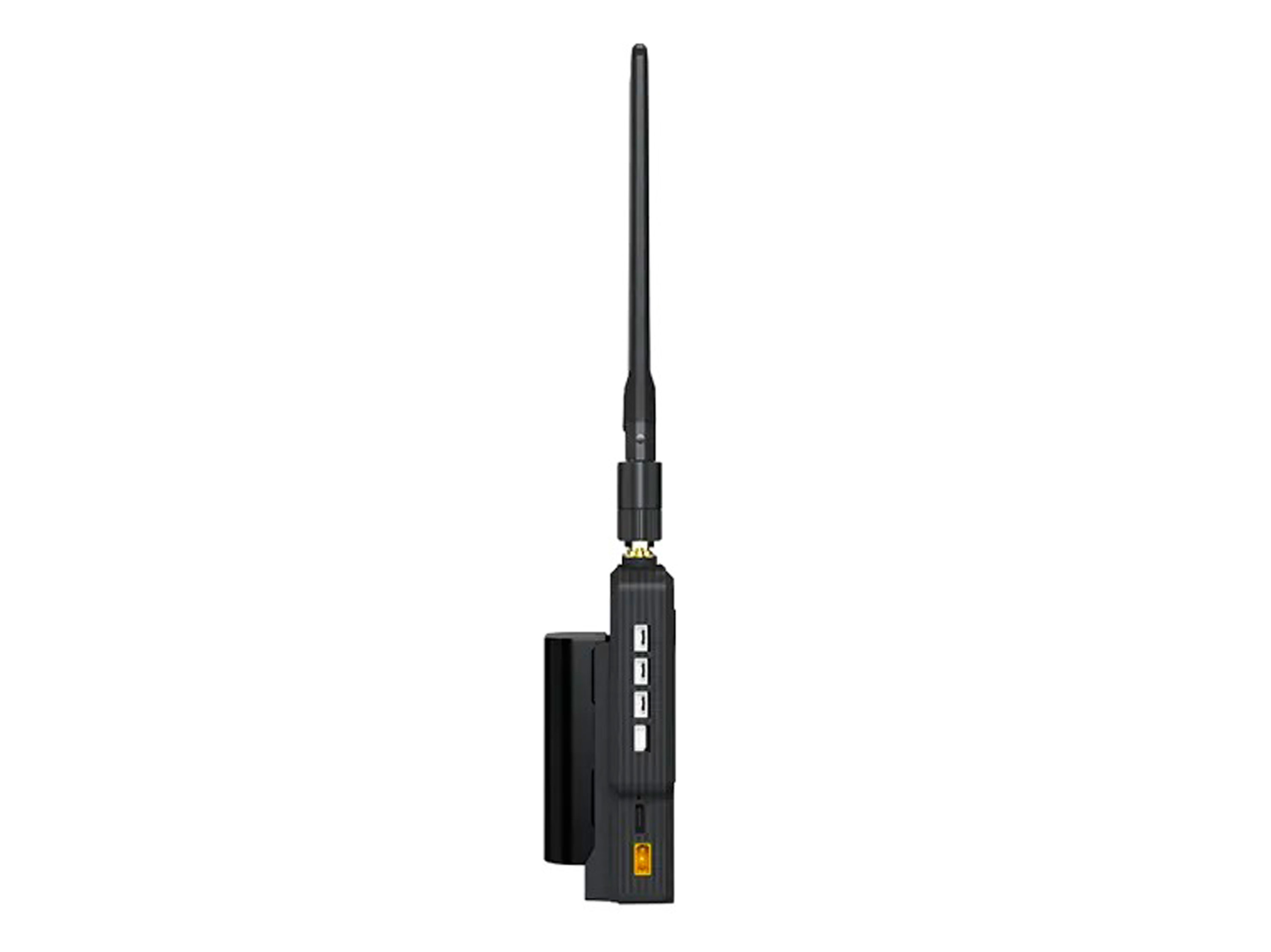

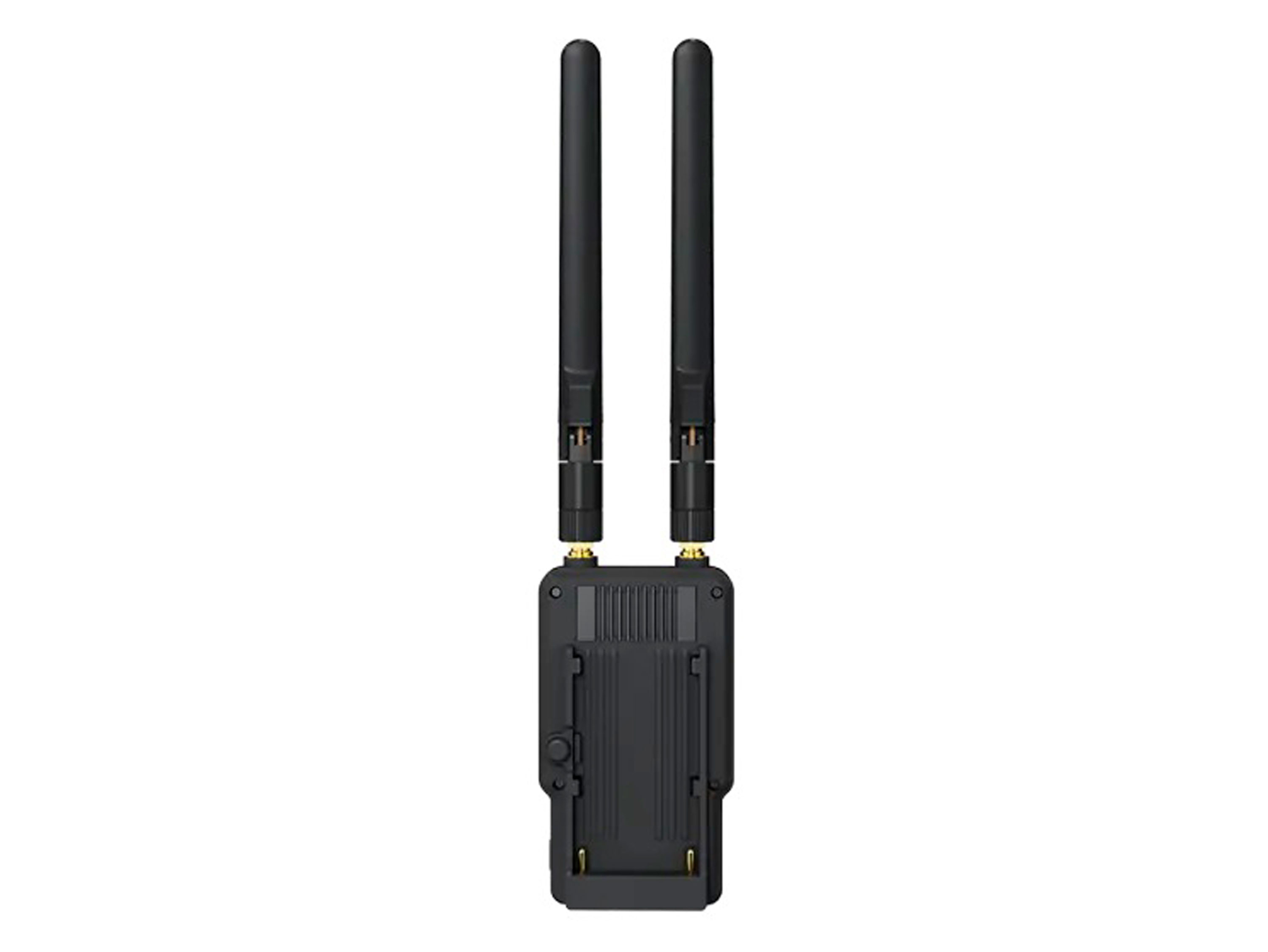

Технічні характеристики (Ground Unit):
- Дисплей: 0.96-дюймовий OLED-екран;
- Посилення антени:
- Стандартні всеспрямовані антени: 5dBi;
- Стандартні далекобійні антени: 11dBi.

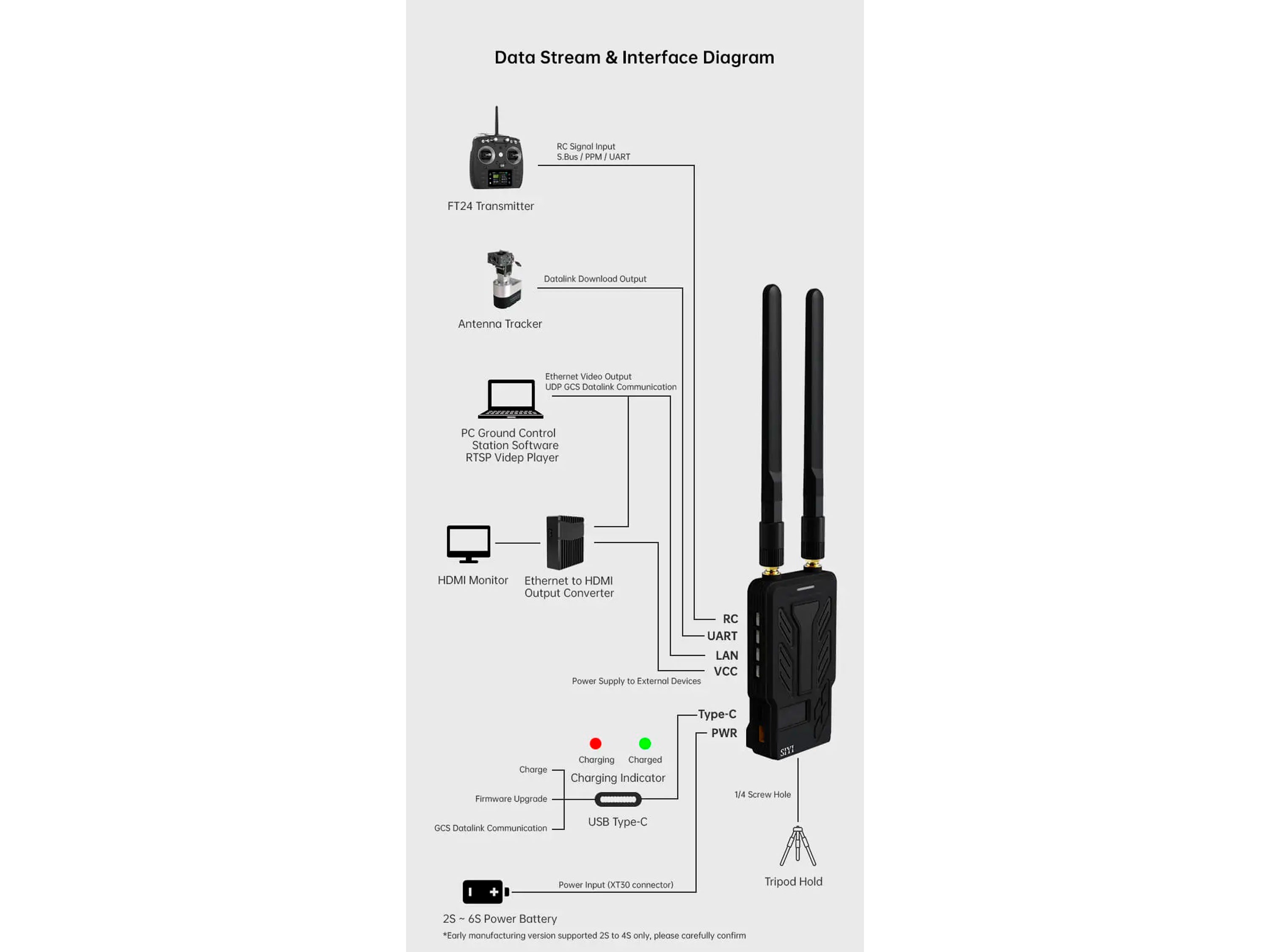

- Інтерфейс і порти:
- Вхід: S.Bus / PPM;
- Вихід: UART;
- Порт Ethernet: LAN;
- USB-порт: Type-C.
- Роз'єм для штатива: 1/4-дюймовий гвинтовий отвір;
- Рівень водонепроникності: IP53;
- Протокол швидкої зарядки: PD (30Вт);
- Сумісний тип модульних акумуляторів:
- Акумулятори серії: NP-F550 / F750 / F950.
- Роз'єм для зовнішнього живлення: XT30;
- Споживана потужність: 5Вт;
- Робоча напруга: 7.4В;
- Розміри: 109х61х28мм;
- Вага: 132г.

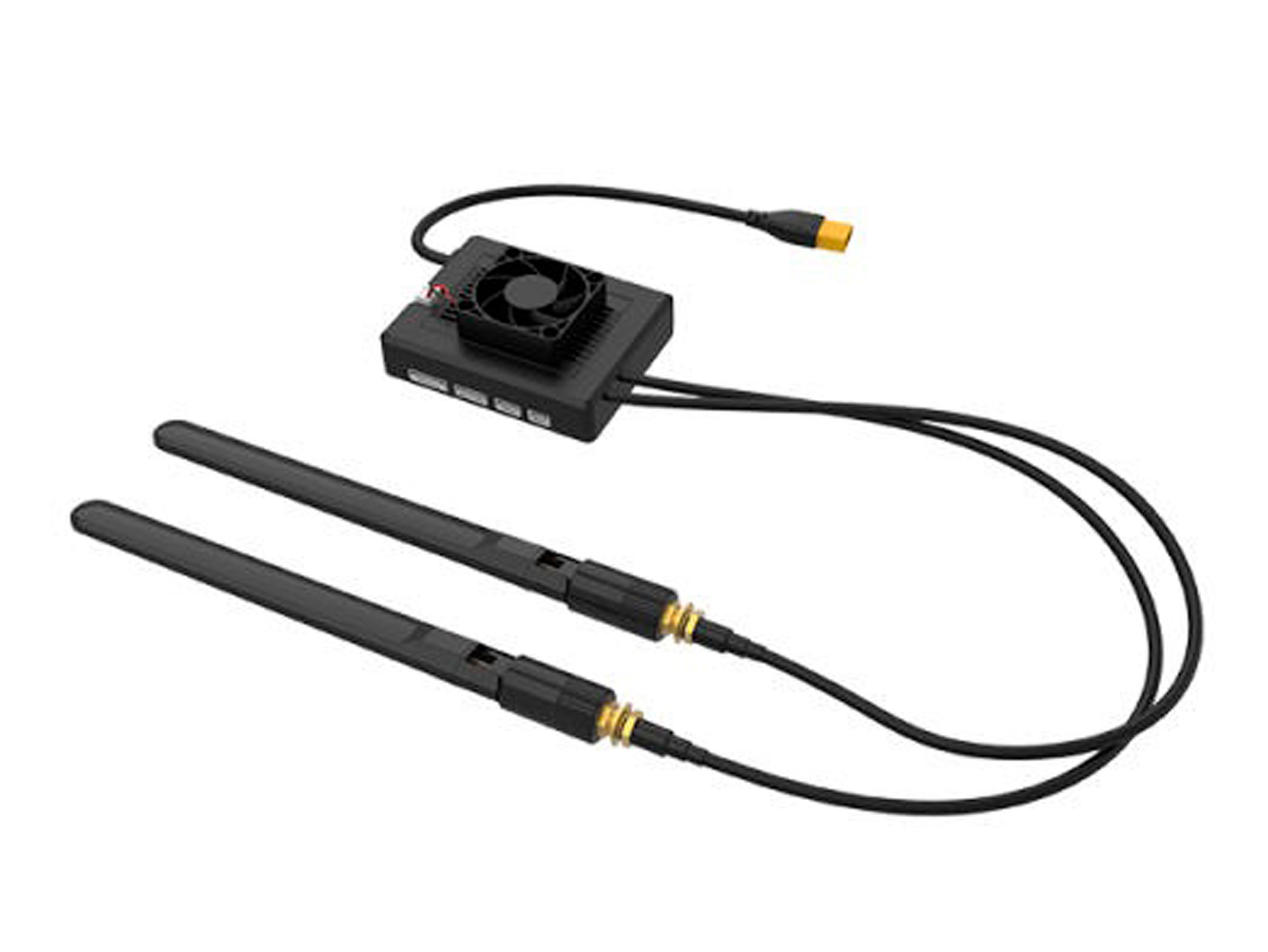

Технічні характеристики (Air Unit):
- Кількість каналів:
- S.Bus: 16 каналів;
- PWM: 5 каналів.

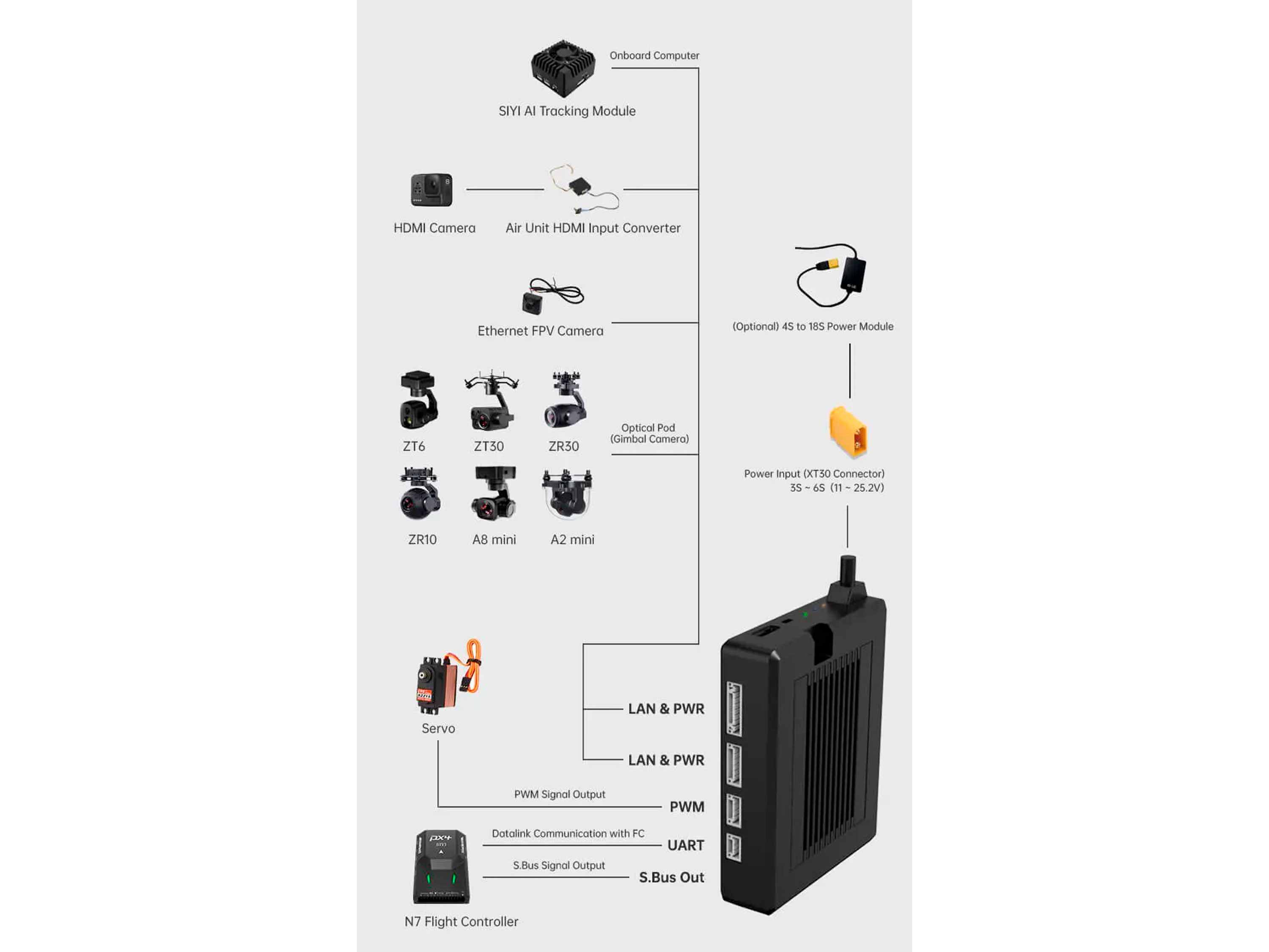

- Інтерфейс і порти:
- S.Bus / PPM / UART / 8-пін (відеовхід) / Type-C;
- Посилення антени: 5dBi;
- Споживана потужність:
- середня: 2.8Вт;
- максимальна: 12Вт.
- Роз'єм для зовнішнього живлення: XT30;
- Робоча напруга:
- 12.6-25.2В (3-6S Li-Po);
- 4-18S Li-Po (розширюється до за допомогою модуля живлення).
- Розмір: 70х55х16мм;
- Вага: 74г.

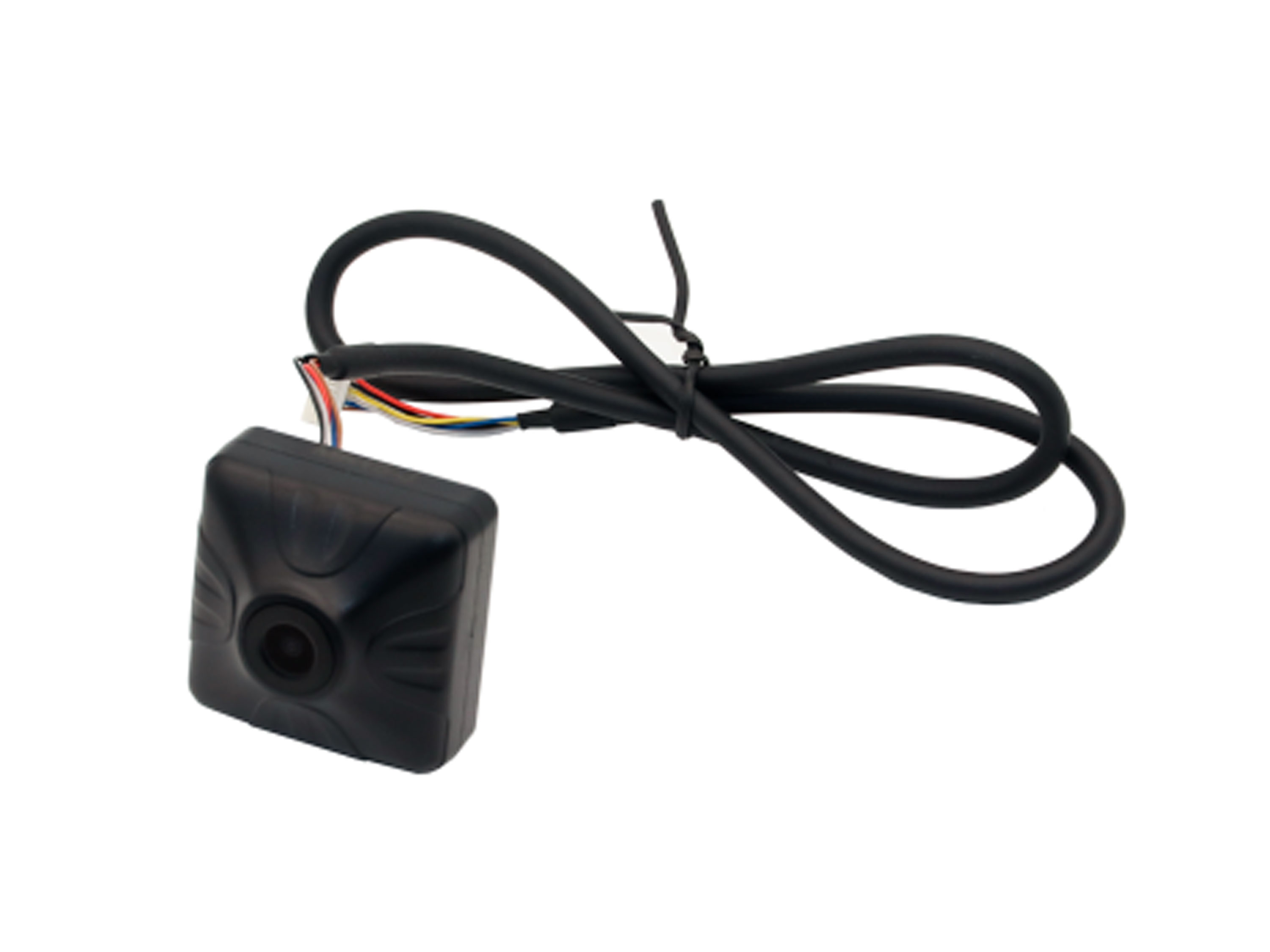

Технічні характеристики камера R1M:
- Матриця: 1/2.9" CMOS;
- Об'єктив: 3.2мм;
- Розширення:
- 1080p (30к/c);
- 720p (30к/c).
- Кут огляду:
- діагональний: 90°;
- горизонтальний: 80°.
- Споживана потужність: 2.5Вт;
- Робоча напруга: 12В;
- Довжина кабеля: 100см;
- Розміри: 42х42х25мм;
- Вага: 23г.

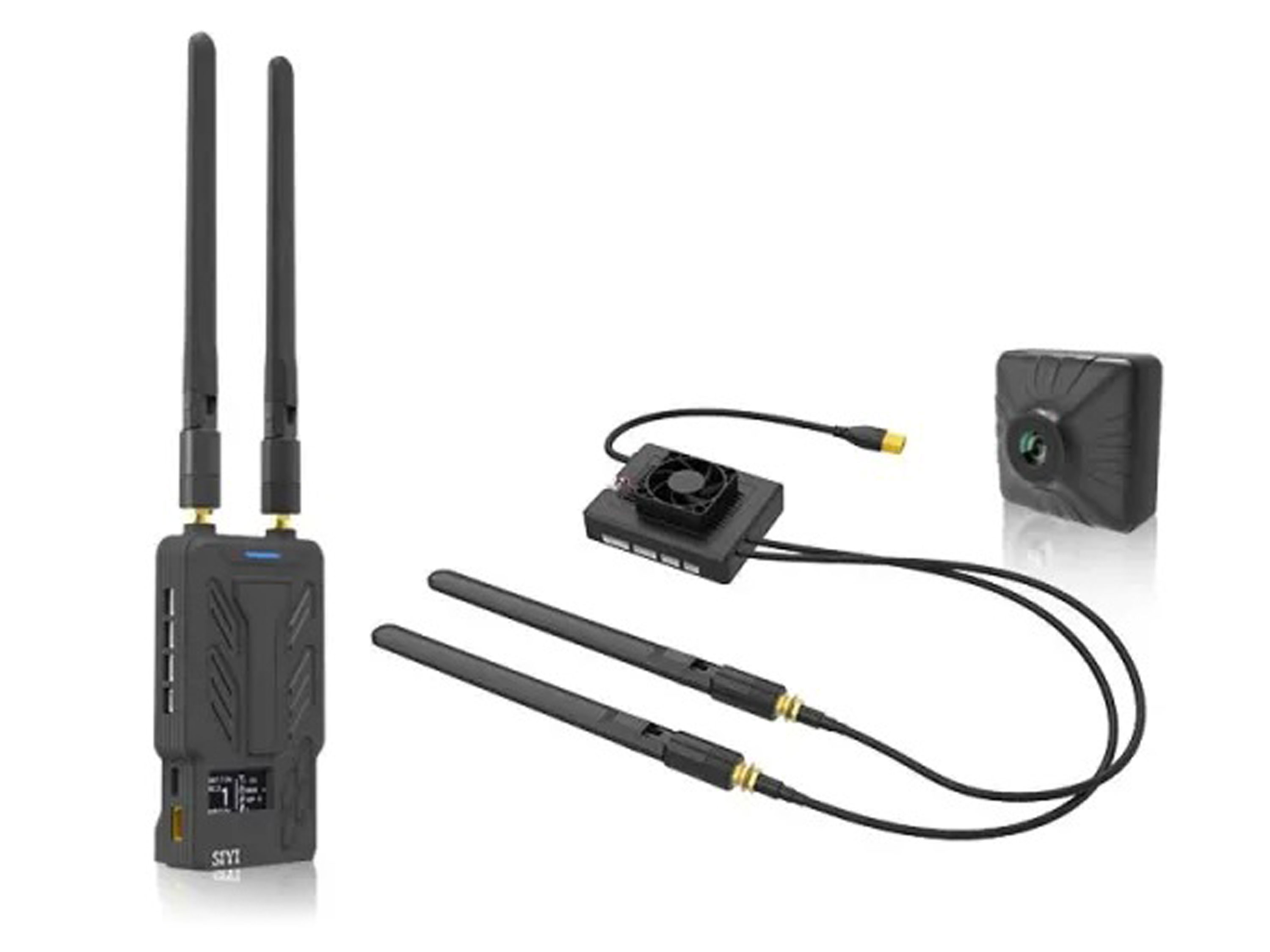

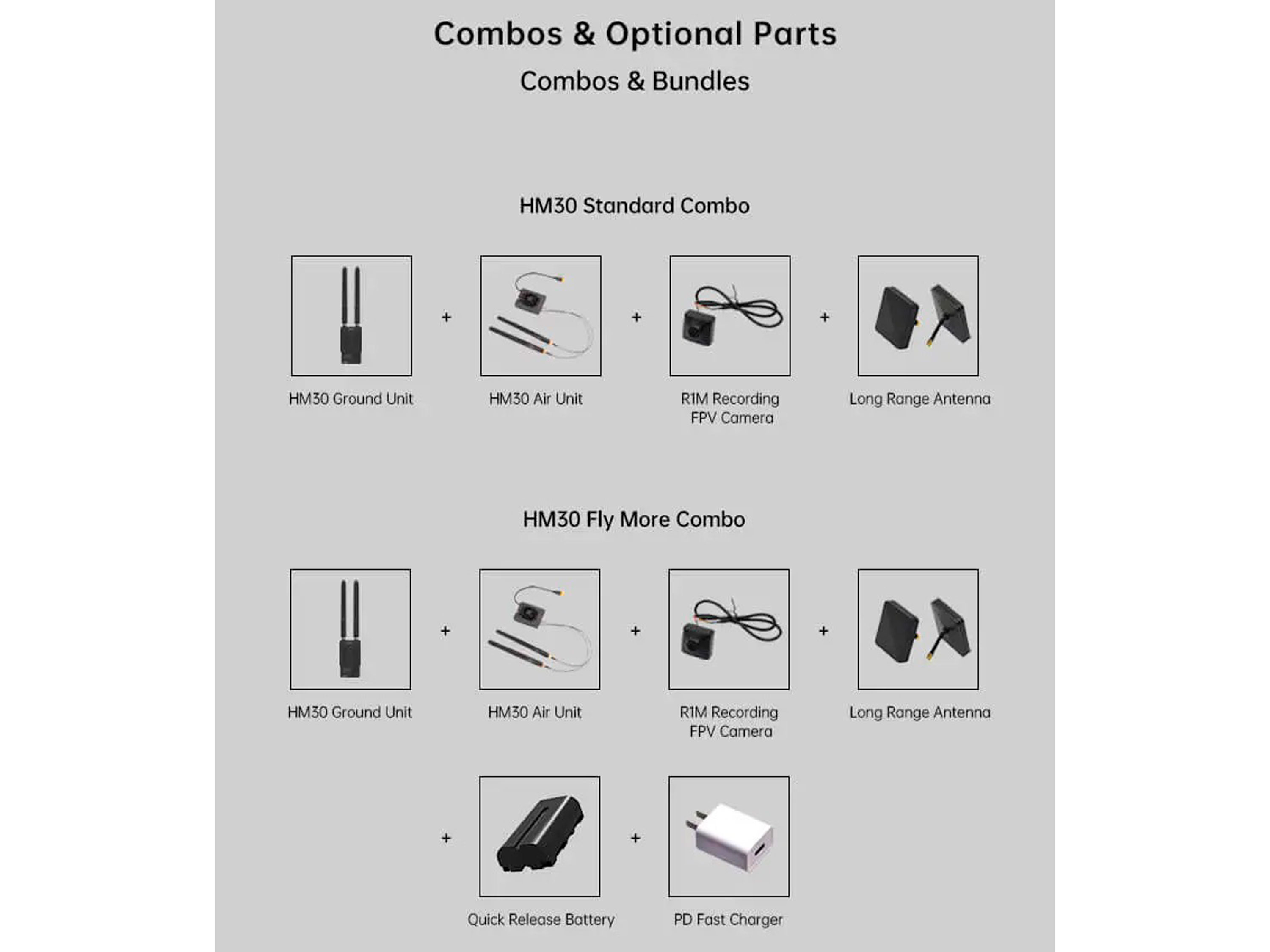

Комплектація:
- Модуль відеопередавача SIYI HM30 (Ground Unit) *1шт;
- Модуль відеоприймача SIYI HM30 (Air Unit) *1шт;
- Цифрова IP-камера SIYI R1M *1шт;
- Далекобійна патч-антена SIYI *2шт;
- Комплект кабелів для підключення і живлення *1шт;
- Інструкція англійською *1шт.
