Загальний опис

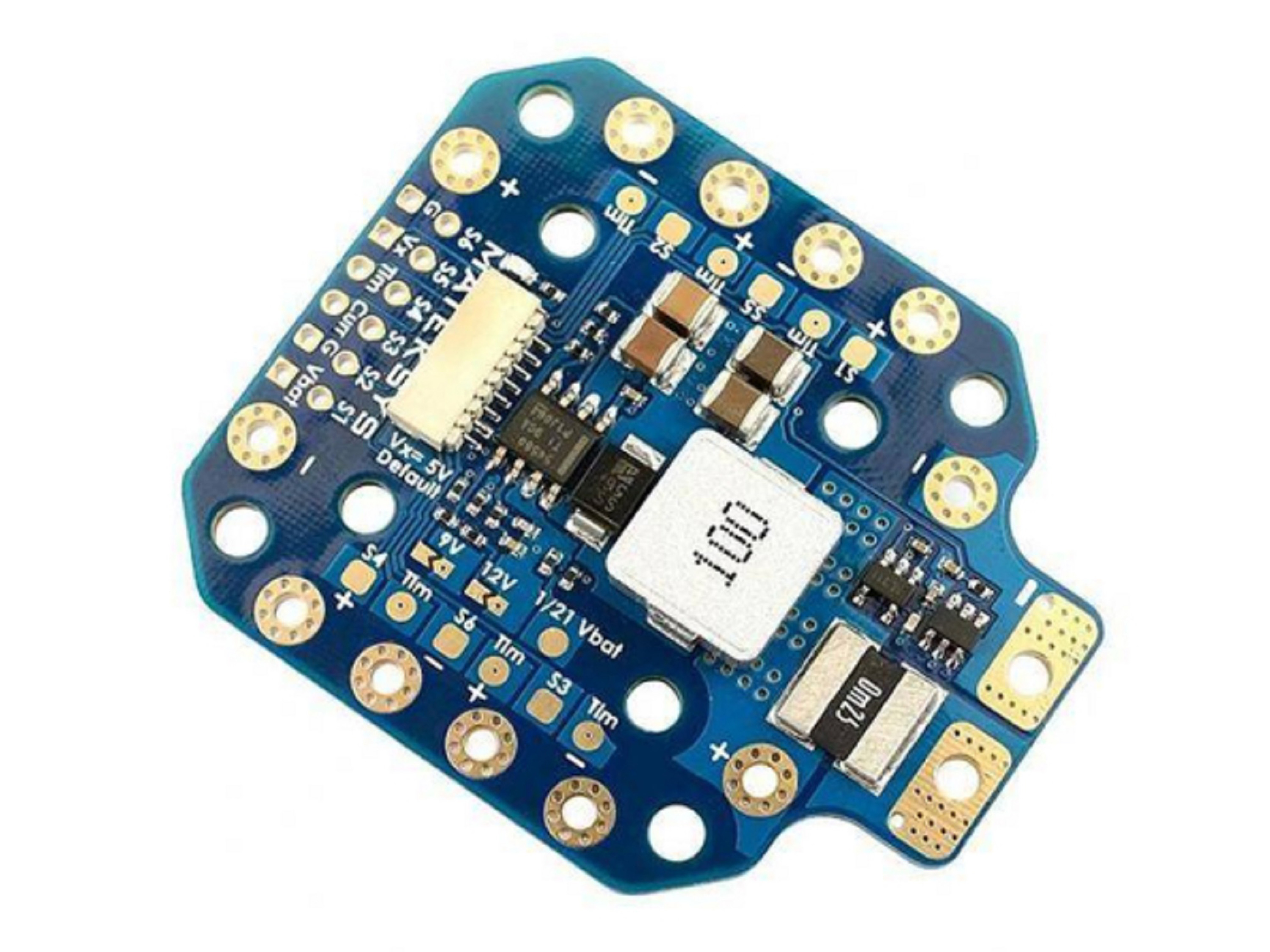

Плата розподілу живлення (PDB) з стабілізатороми напруги 5-12В.

Плата (PDB) Matek розпроділяє вхідне живлення від акумулятора на шість регуляторів швидкості, а також підтримує регульовані виходи постійного струму для живлення камери, сервомеханізмів, відеопередавачів, LED стрічок тощо.

Інструкція

Технічні характеристики:

• Вхідна напруга: 6-60В (2-12S LiPo);
• Вихідний безперервний струм: 140А;
• Вихідний піковий струм: 264А;
• Кількість контакнтних площадок для регуляторів: 6 пар;
• Контактні площадки для регуляторів:
• Вихідний безперервний струм: 60А;
• Вихідний піковий струм (10сек): 100А.
• BEC VX:
• Вихідна напруга: 5В / 9В / 12В;
• Вихідний струм: 5А.

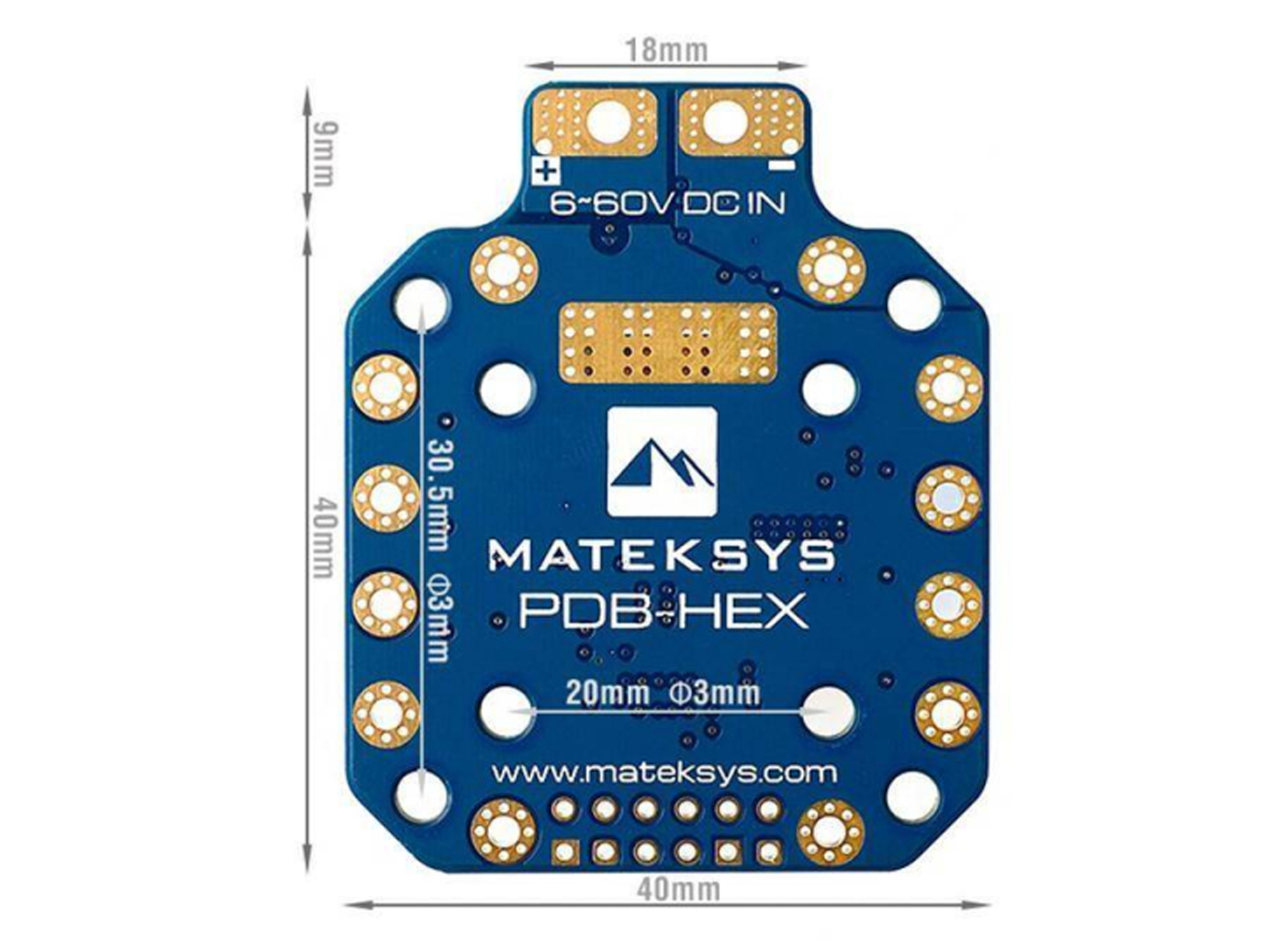

• Відстань між отворами кріплення: 30.5х30.5мм / 20x20мм;
• Діаметр отворів кріплення: 3мм;
• Розміри: 49x40х6мм;
• Вага: 12г.

Комплектація:

• Плата розподілу живлення Matek PDB-HEX 12S + BEC *1шт;
• Конденсатор Rubycon 390uF 63В *1шт;
• Кабель JST-SH1.0 (8-пін) 5см *1шт.
